Ремонт пульта управления плазменного ТВ lg 42pc3rПриветствую! Давно это было. Только сейчас добрался опубликовать. Расскажу про ремонт пульта управления плазменного ТВ lg 42pc3r. Принесли родственники пульт в ремонт со словами «ТВ не реагирует на нажатие кнопок на пульте». Помните! Когда к вам попадает ИК пульт на ремонт, его прежде всего надо проверить. Есть самый простой способ проверки с помощью телефона.

Как проверить пульт управления

Включаете на телефоне камеру и направляете ее на ИК светодиоды пульта. При нажатии на кнопки вы должны увидеть как моргают светодиоды. У любой камеры с матрицей ПЗС существует чувствительность в ИК диапазоне.

фото пульта управления плазменного ТВ lg 42pc3r

Если морганий нет, значит ПДУ конкретно неисправен или просто сели батарейки. Если моргания есть, а ТВ не реагирует, то может быть сбита прошивка пульта или проблемы с ИК приемником на ТВ.

задняя крышка пульта управления плазменного ТВ lg 42pc3r

Посмотрев на работу этого пульта через камеру, я не увидел свечения, поэтому проверил его с новыми батарейками. Не заработал. Пришлось разбирать.

Родственник, когда пришел, вспомнил, что недавно пульт падал на пол. Это меняет подход к ремонту. Но обо всем по порядку.

Разборка пульта управления

Разбираем ПДУ — обычно они собраны на защелках по периметру. Тут видно, что его уже вскрывали или пытались вскрыть.

как разобрать пульт управления плазменного ТВ lg 42pc3r

Орудуем скальпелем или кредиткой по периметру пульта.

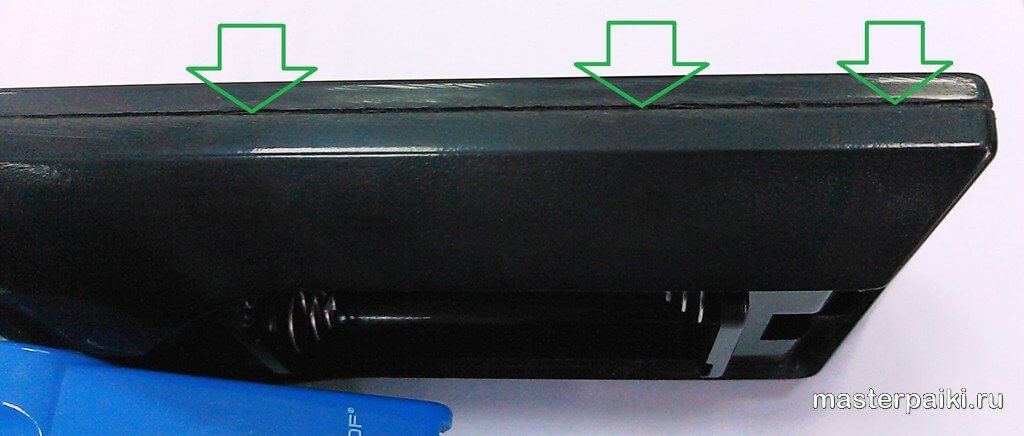

шов пульта управления плазменного ТВ lg 42pc3r

Внутри пульт состоит из платы, резинки с кнопками и корпуса.

запчасти пульта управления плазменного ТВ lg 42pc3r

запчасти пульта управления lg 42pc3r

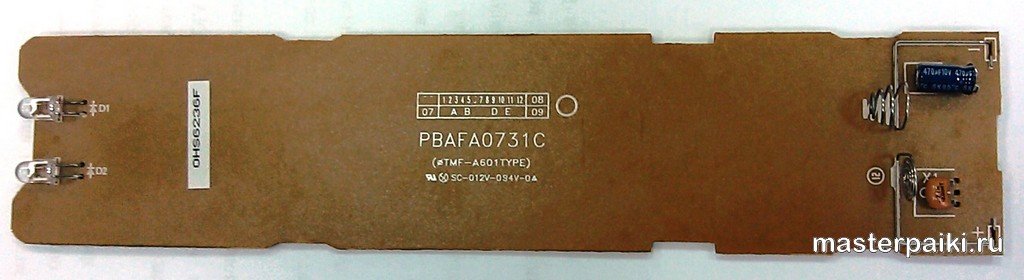

плата пульта управления плазменного ТВ lg 42pc3r

На резиновых кнопках видны следы жира. Это частая неисправность пультов — кнопки перестают контактировать и замыкать графитовые дорожки на плате.

почему не нажимаются пульты управления плазменного ТВ lg 42pc3r

Вычищаем все спиртом. С графитом будьте осторожны — на некоторых платах он держится плохо и слезает при первом механическом воздействии.

чистка пульта управления плазменного ТВ lg 42pc3r

Следующим подозреваемым на очереди является плохая пайка. Со временем (а пульту было уже лет 7) плохая заводская пайка может пойти микротрещинами и требует обновления.

плата пульта управления плазменного ТВ lg 42pc3r

пропайка пульта управления плазменного ТВ lg 42pc3r

Пропаять на плате особо-то и нечего — контроллер, конденсаторы и пару транзисторов. Замена электролитического конденсатор также не помогла.

Ремонт пульта управления

Поэтому остался он — кварц на 12 МГц. Учитывая недавнее падение пульта на пол, битый кварц очень вероятно мог стать причиной его выхода из строя. Проверяется его работа элементарно осциллографом.

кварц пульта управления плазменного ТВ lg 42pc3r

При подаче питания — генерация должна быть постоянной. То есть вставили батарейки — кварц генерит. Обычно это синусоида или Clipped Sine (ограниченная синусоида). Прямоугольные импульсы выдают кварцевые генераторы — у них еще есть вывод питания.

Если осциллографа под рукой нет, то поможет только замена. К счастью, на одной из донорских плат от старого принтера у меня нашелся похожий кварц на 24 МГц. Теория цифровой техники говорит нам, что процессоры и микроконтроллеры могут работать в некотором диапазоне тактовой частоты.

Порой перекрытие по диапазону тактовой достигает 10 раз. Поэтому было решено по дилетантски на шару поставить этот кварц, тем более, что слышал о положительных опытах других мастеров в том же духе.

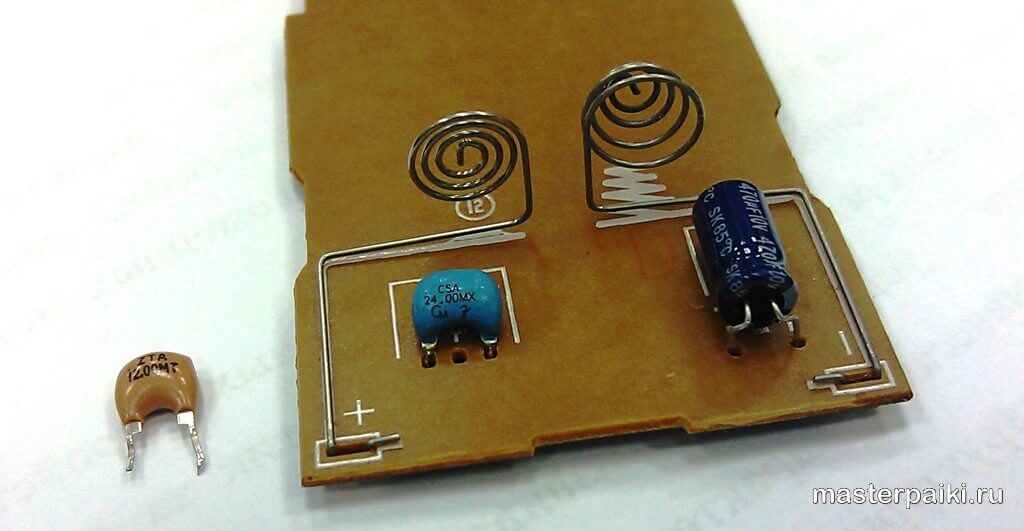

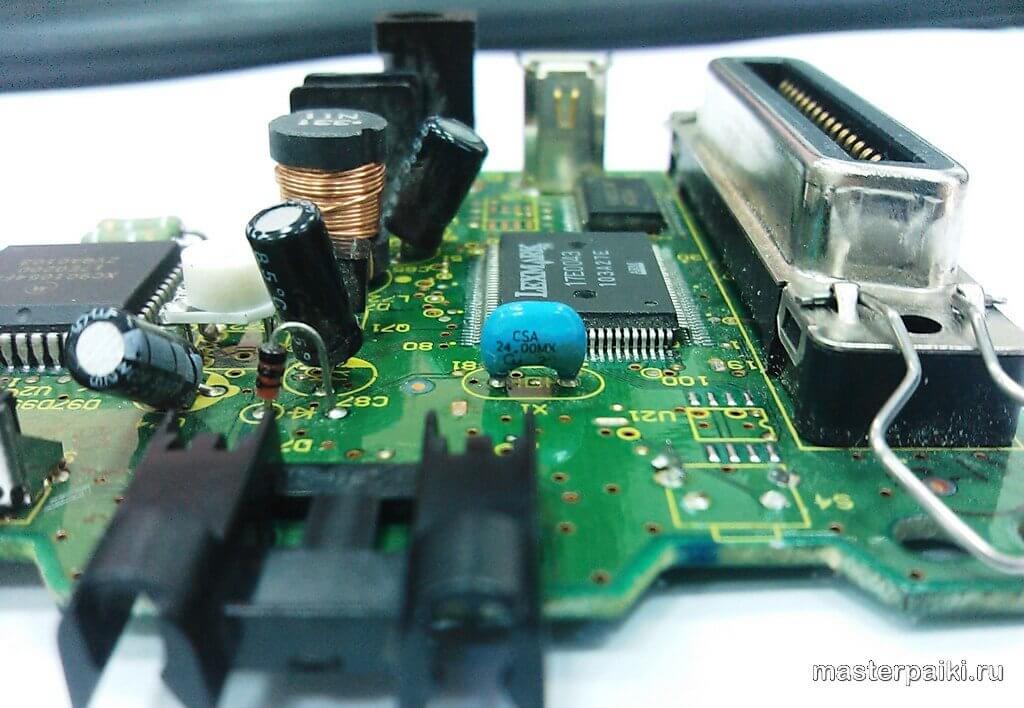

новый кварц пульта управления плазменного ТВ lg 42pc3r

Очень вовремя я его поменял и положительный результат стал мне наградой.

ремонт пульта управления плазменного ТВ lg 42pc3r

Светодиоды загорелись и пульт вернулся к счастливому хозяину. Повезло, что плата не треснула при падении. Если пульт починить не удается, то можно предложить универсальный пульт или вообще приложение для смартфона по управлению бытовой техникой. Сейчас их появилось множество.

проверка пульта управления плазменного ТВ lg 42pc3r

На этом ремонт пульта управления плазменного ТВ lg 42pc3r закончен. Друзья, подбирайте запчасти для ремонта электроники правильно, потому что неизвестно сколько проработает пульт в таком режиме. А родственник так больше и не жаловался на пульт. Может новый купил… Вопросы пишите в комментариях и на форуме.
