Топ 10 самых частых неисправностей ЖК мониторов

как паять и зарабатыватьПривожу ТОП 10 самых частых неисправностей ЖК мониторов, которые я ощутил на своей шкуре. Рейтинг неисправностей составлен по личному мнению автора, исходя из опыта работы в сервисном центре. Можете воспринимать это как универсальное руководство по ремонту практически любого ЖК монитора фирм Samsung, LG, BENQ, HP, Acer и других. Ну что, поехали.

Неисправности ЖК мониторов я разделил на 10 пунктов, но это не значит, что их всего 10 — их намного больше, в том числе комбинированные и плавающие. Многие из поломок ЖК мониторов можно отремонтировать своими руками и в домашних условиях.

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. Разобрать ЖК монитор в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор. ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел диодный мост и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время.

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный резистор около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы отверткой, то берегите глаза от искр!

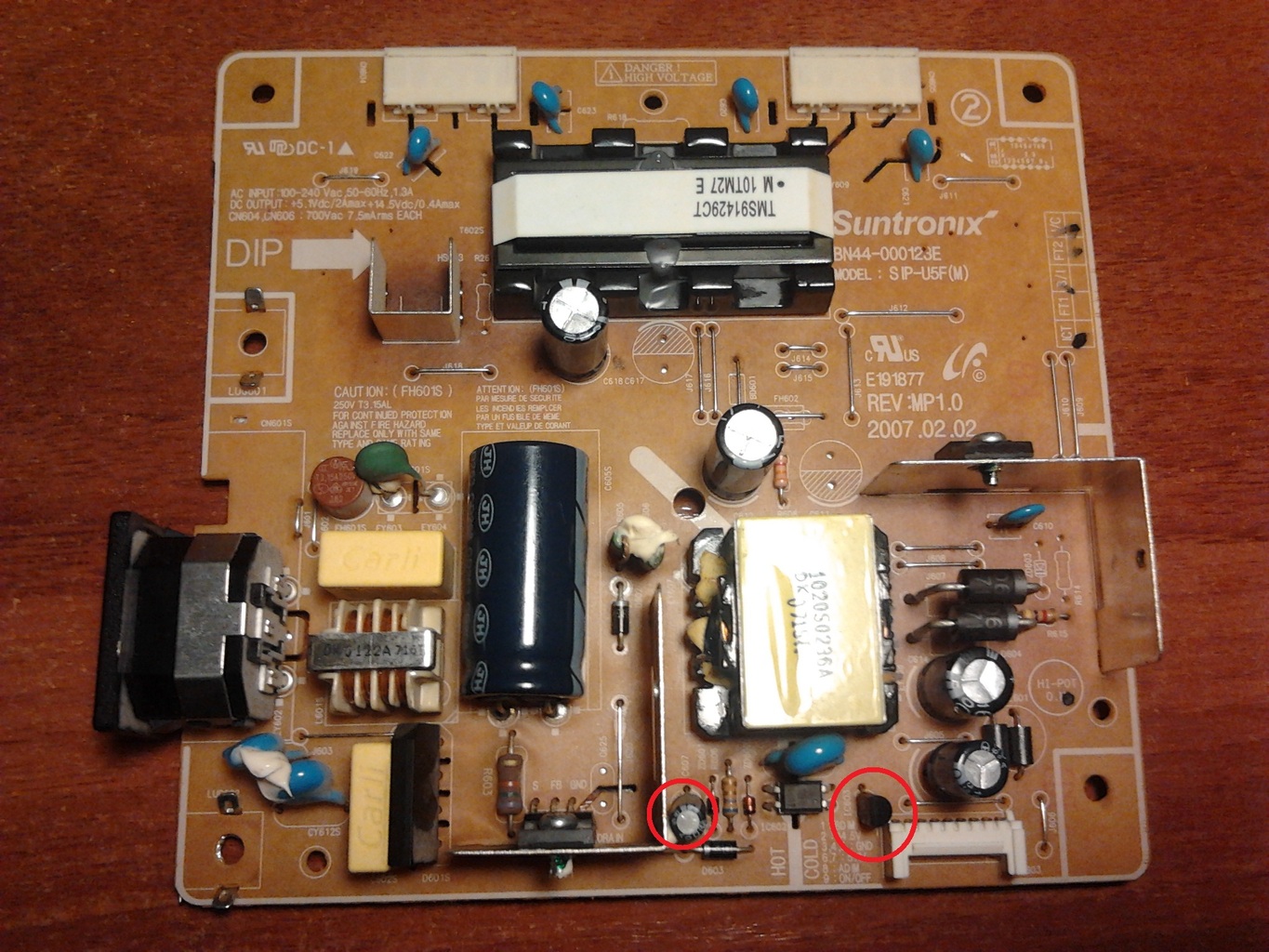

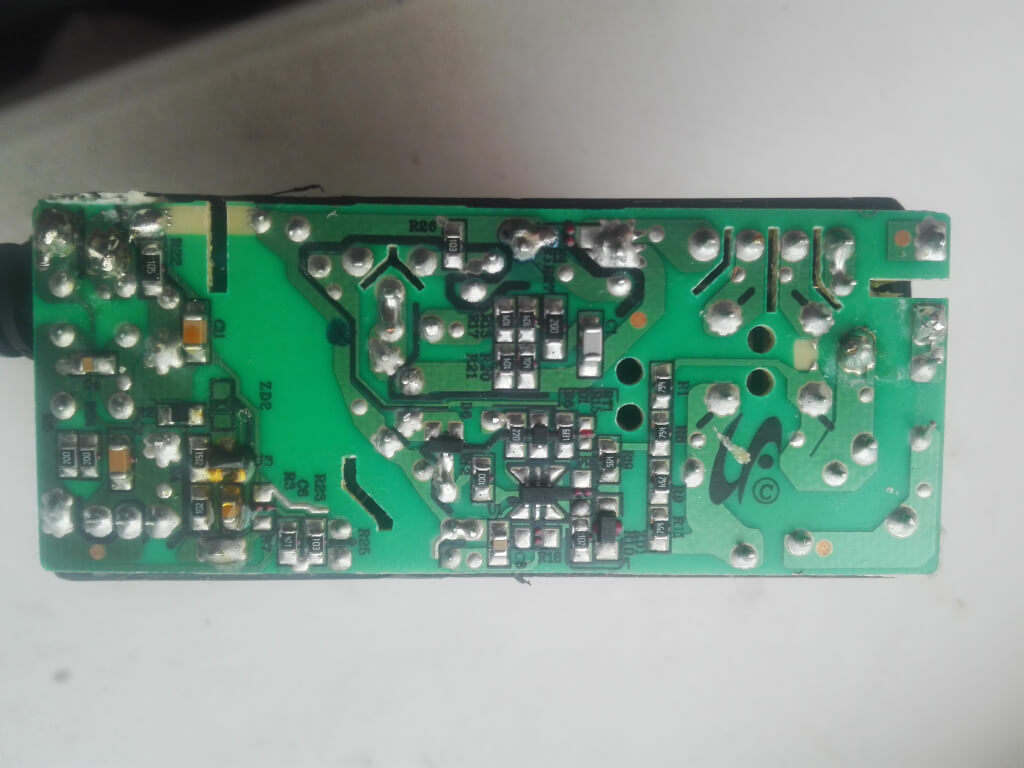

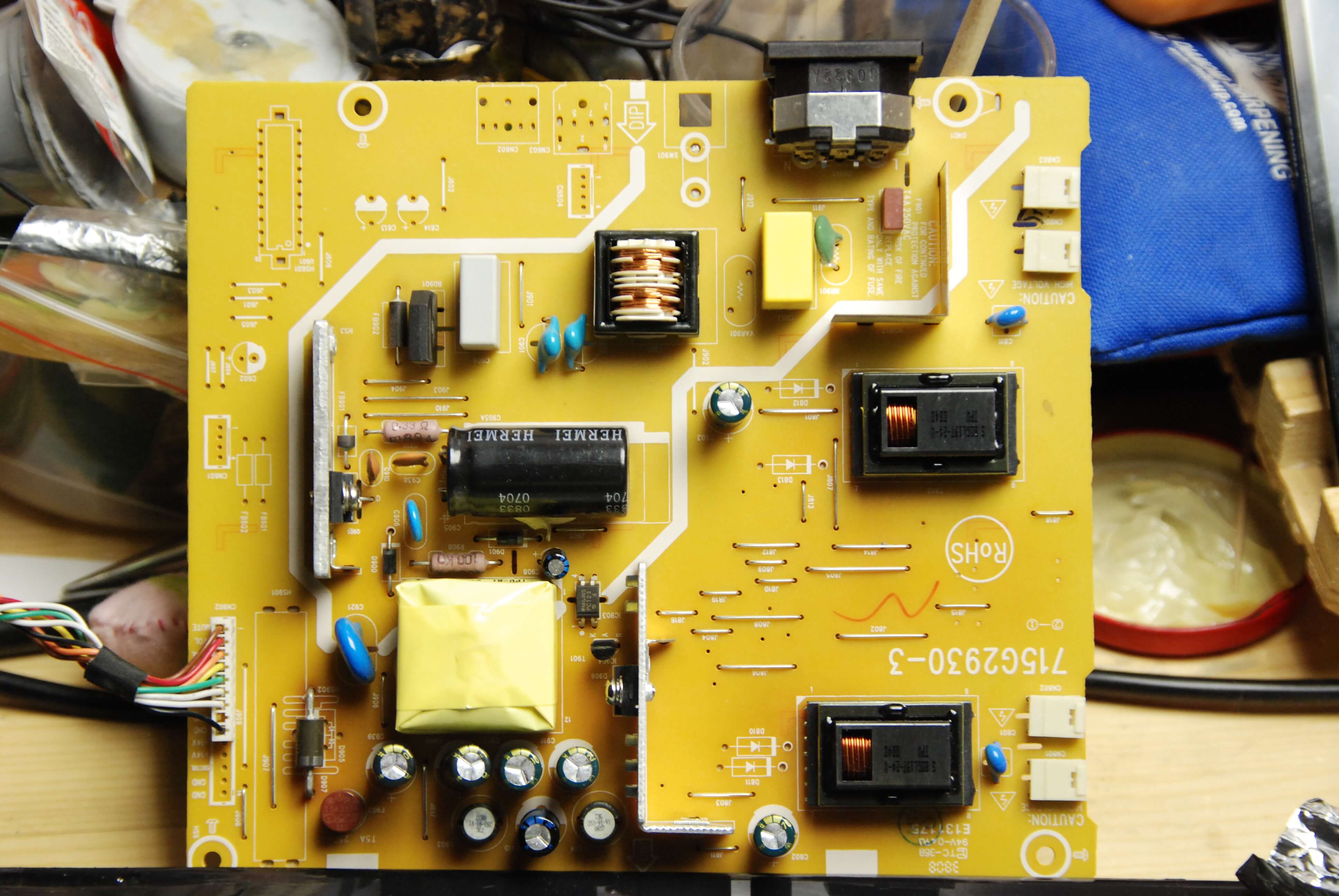

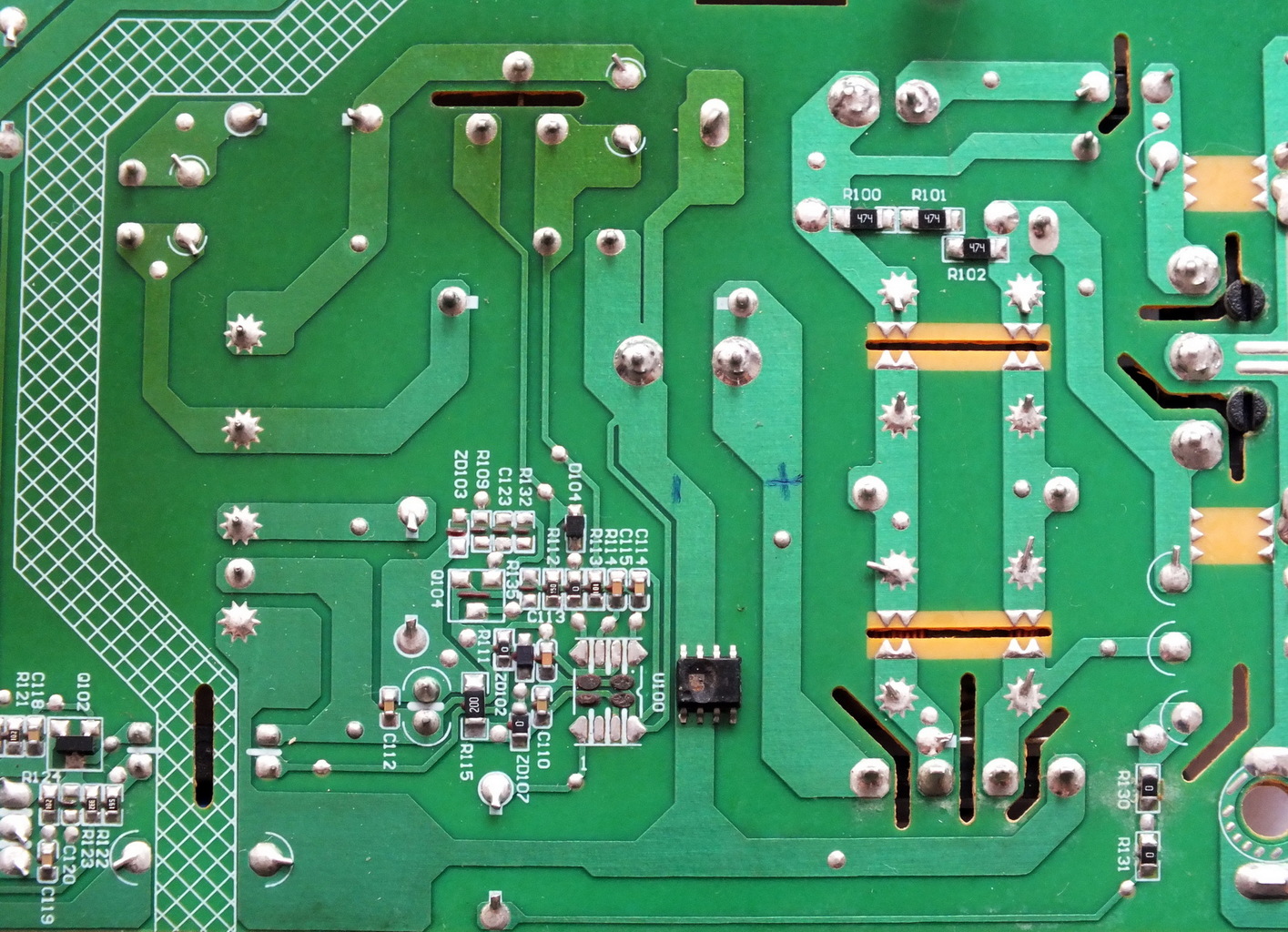

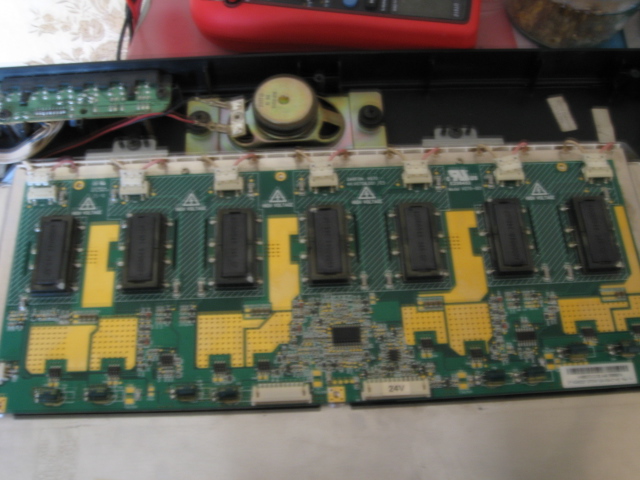

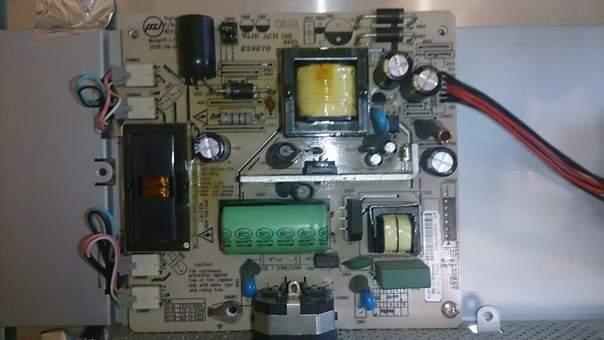

ремонт блок питания монитора Samsung SyncMaster 940NДалее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer  и Samsung. Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.

2 место — мигает или гаснет изображение

при включении монитора. Это чудо напрямую нам указывает на неисправность блока питания.

Конечно, первым делом нужно проверить кабели питания и сигнала – они должны надежно крепиться в разъемах. Мигающее изображение на мониторе говорит нам о том, что источник напряжения подсветки монитора постоянно соскакивает с рабочего режима.

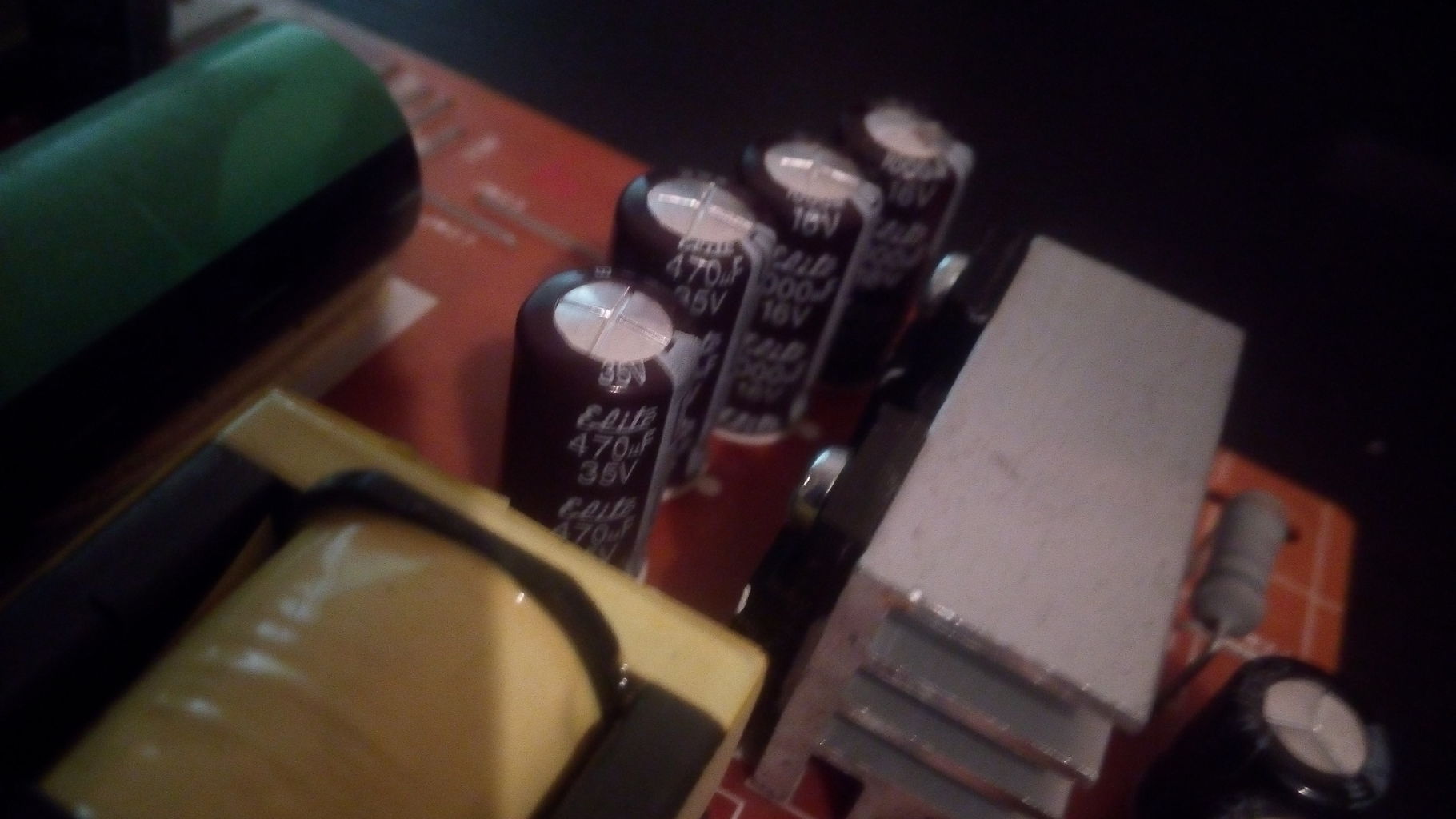

Чаще всего причина тому – вздутые электролитические конденсаторы, микротрещины в пайке и неисправная микросхема TL431. Вздутые конденсаторы чаще всего стоят 820 мкФ 16 В, их можно заменить на большую емкость и большее напряжение, например на али самые дешевые и надежные — это конденсаторы Rubycon 1000 мкФ 25 В и конденсаторы Nippon 1500 мкФ 10 В. Есть подешевле из приличных (но обязательно на 105 градусов) Nichicon 2200 мкФ 25 В. Все остальное долго не прослужит.20--подозреваемые радиоэлементы монитора LG L1530S

3 место — самопроизвольно выключается

по истечении времени или включается не сразу. В этом случае опять три частые неисправности ЖК мониторов в порядке частоты появления  — вздутые электролиты, микротрещины в плате, неисправная микросхема TL431.

При этой неисправности также может быть слышен высокочастотный писк трансформатора подсветки. Он обычно работает на частотах от 30 до 150 кГц. Если режим его работы нарушается, колебания могут происходить в слышимом диапазоне частот.

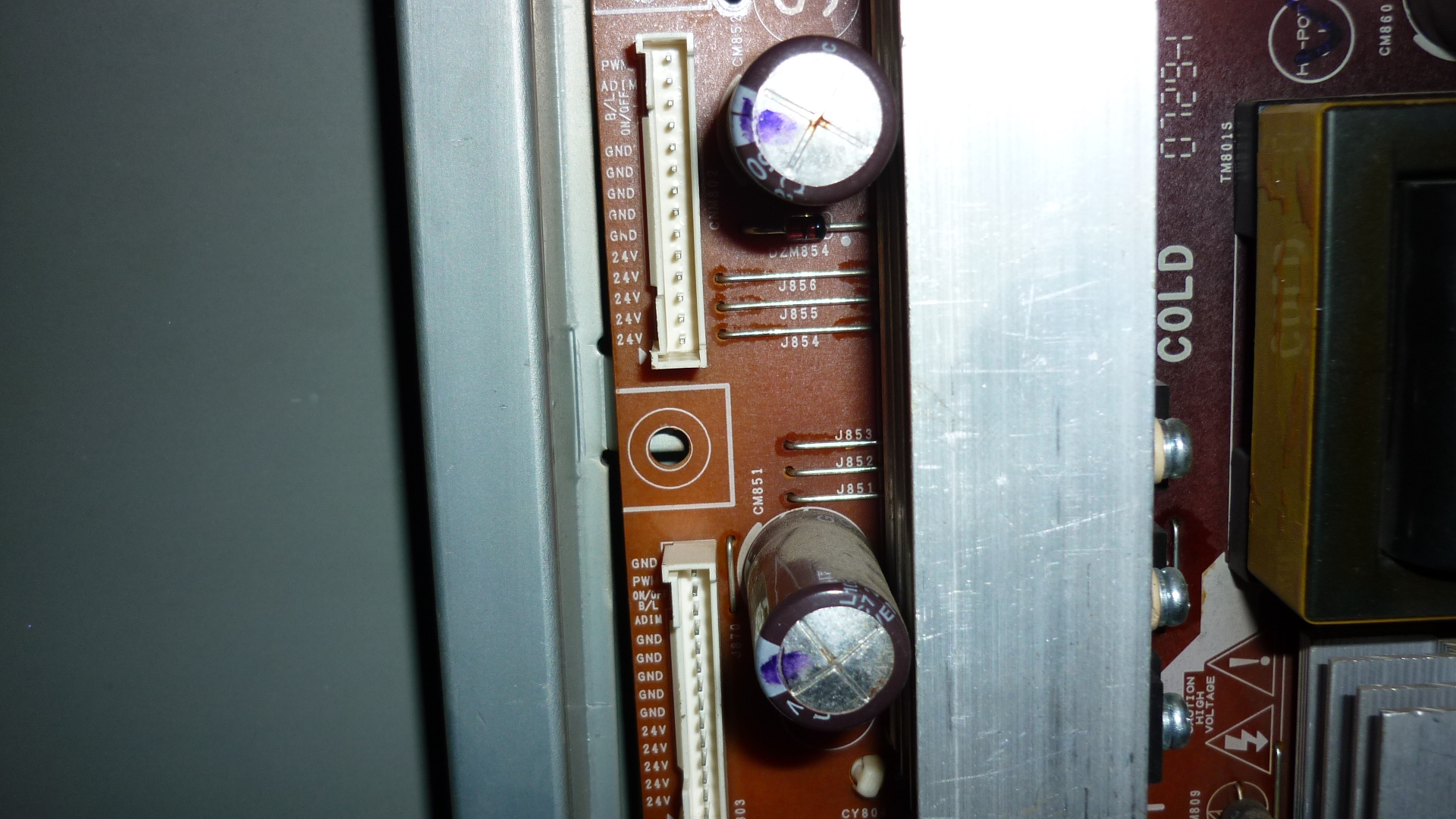

18--вздулись конденсаторы монитора LG L1530S

4 место — нет подсветки,

но изображение просматривается под ярким светом. Это сразу говорит нам о неисправности ЖК мониторов в части подсветки. По частоте появления можно было бы поставить и на третье место, но там уже занято.

Варианта два – либо сгорела плата блока питания и инвертора, либо неисправны лампы подсветки. Последняя причина в современных мониторах со светодиодной подсветкой LED встречается не часто. Если светодиоды в подсветке и выходят из строя, то только группами.

При этом может наблюдаться затемнение изображения местами по краям монитора. Начинать ремонт лучше с диагностики блока питания и инвертора. Инвертором называется та часть платы, которая отвечает за формирование высоковольтного напряжения порядка 1000 Вольт для питания ламп, так что ни в коем случае не лезь ремонтировать монитор под напряжением. Про ремонт блока питания монитора Samsung можете почитать в моем блоге.

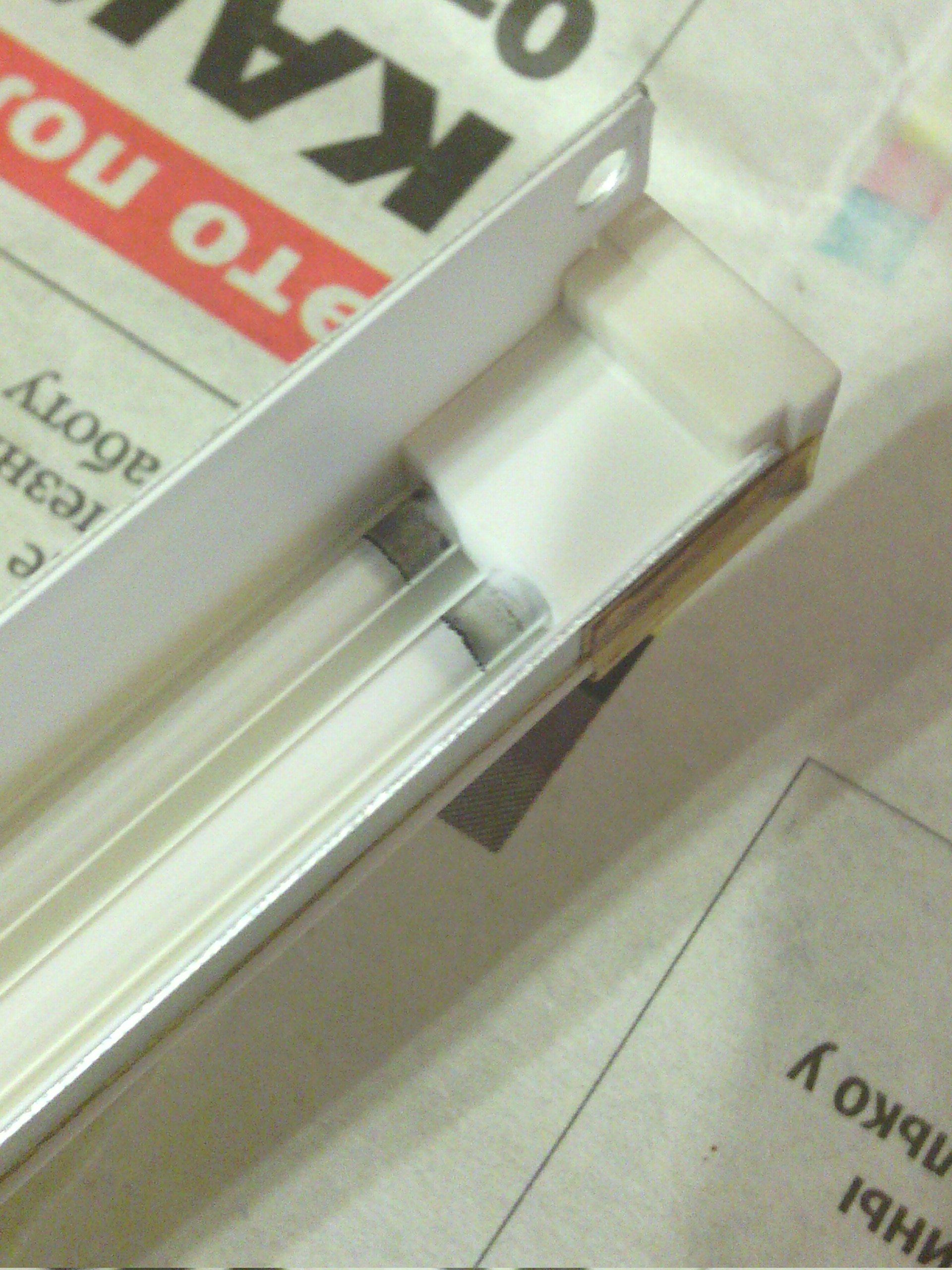

Большинство мониторов схожи между собой по конструкции, так что проблем возникнуть не должно. Одно время просто сыпались мониторы с нарушением контакта около кончика лампы подсветки. Это лечится самой аккуратной разборкой матрицы, чтобы добраться до конца лампы и припаять высоковольтный проводок.

Если сгорела сама лампа подсветки, я бы посоветовал заменить ее на светодиодную линейку подсветки, которая обычно поставляется вместе со своим инвертором. Если все-таки появились вопросы – пишите мне на почту или в комментариях.

6--защелки монитора LG L1530S

5 место — вертикальные полосы на изображении

Это самые противные неисправности ЖК мониторов в жизни любого компьютерщика и пользователя, потому как говорят нам, что пора покупать новый LCD монитор.

Почему новый покупать? Потому что матрица Вашего любимчика 90 % пришла в негодность. Вертикальные полосы появляются при нарушении контакта сигнального шлейфа с контактами электродов матрицы.

Это лечится только аккуратным применением скотча с анизотропным клеем. Без этого анизотропного клея был у меня неудачный опыт ремонта ЖК телевизора Samsung с вертикальными полосами. Можете почитать также как ремонтируют такие полоски китайцы на своих станках.

Более простой выход из сложившейся неприятной ситуации можно найти, если у Вашего друга-брат-свата завалялся такой же монитор, но с неисправной электроникой. Слепить из двух мониторов похожих серий и одинаковой диагонали труда не составит.

Иногда даже блок питания от монитора большей диагонали можно приспособить для монитора с меньшей диагональю, но такие эксперименты рискованны и я не советую устраивать дома пожар. Вот на чужой вилле – это другое дело…

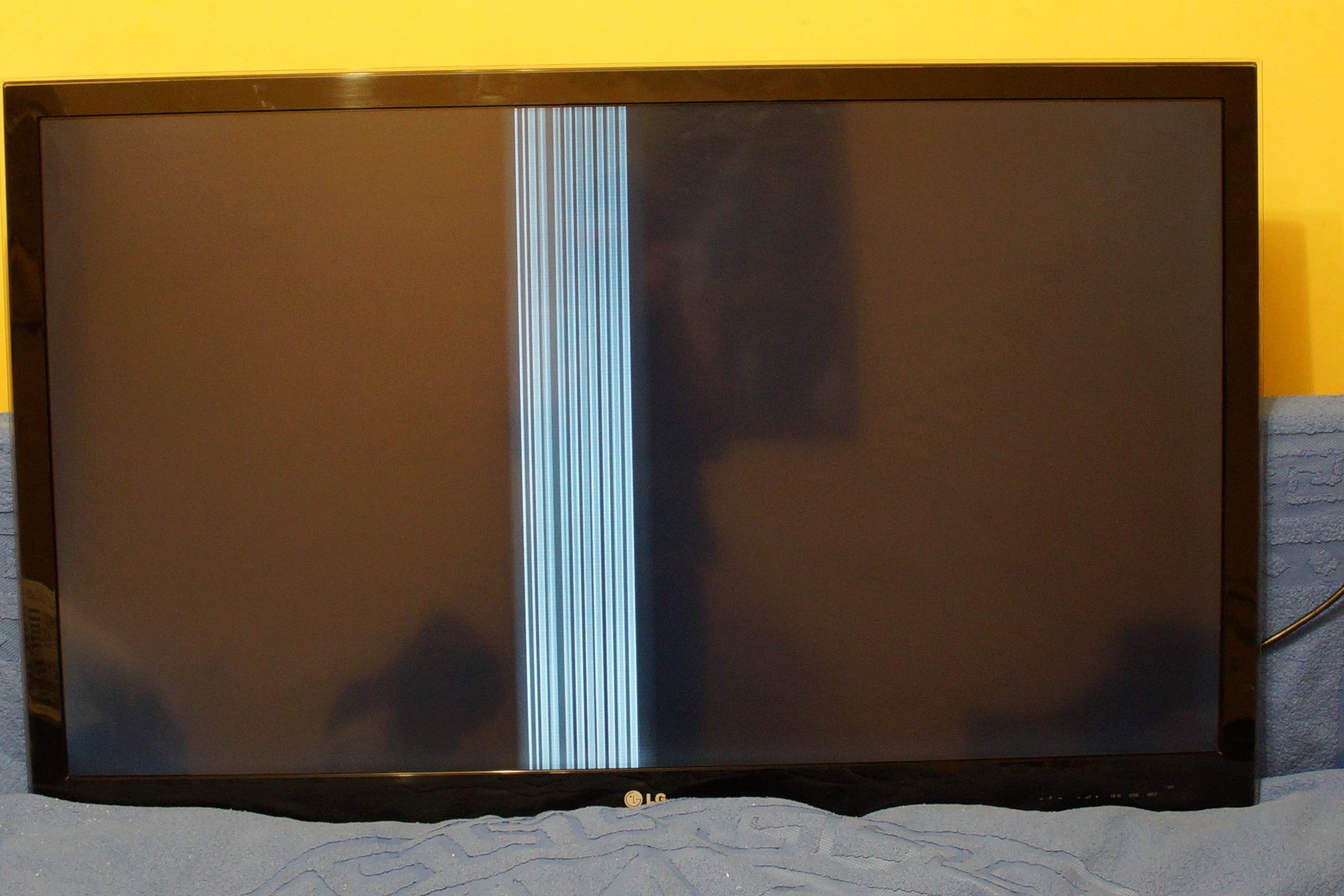

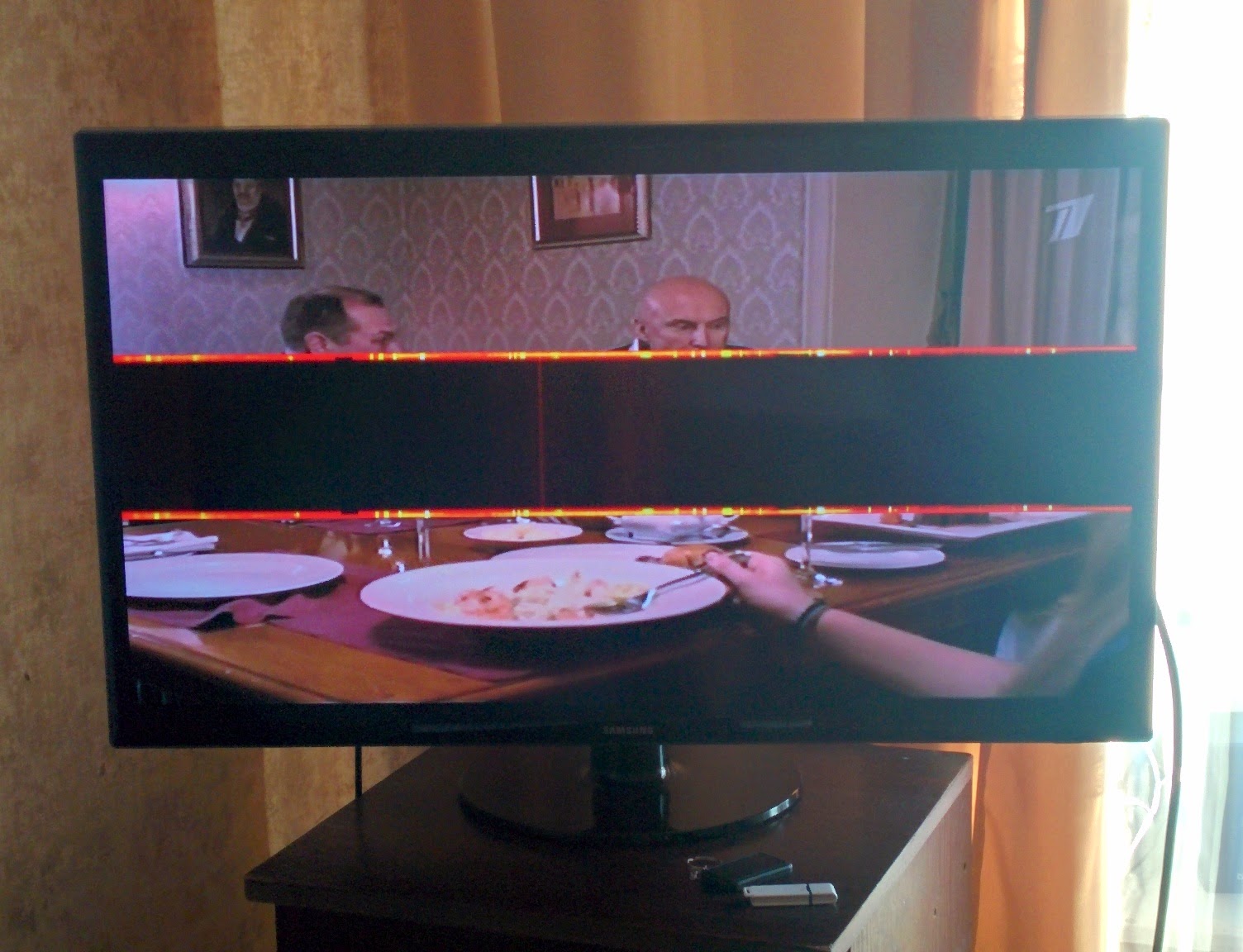

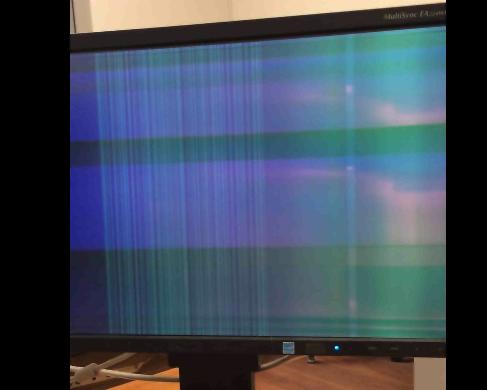

полосы на изображении ЖК телевизора Samsung LE40A454C1

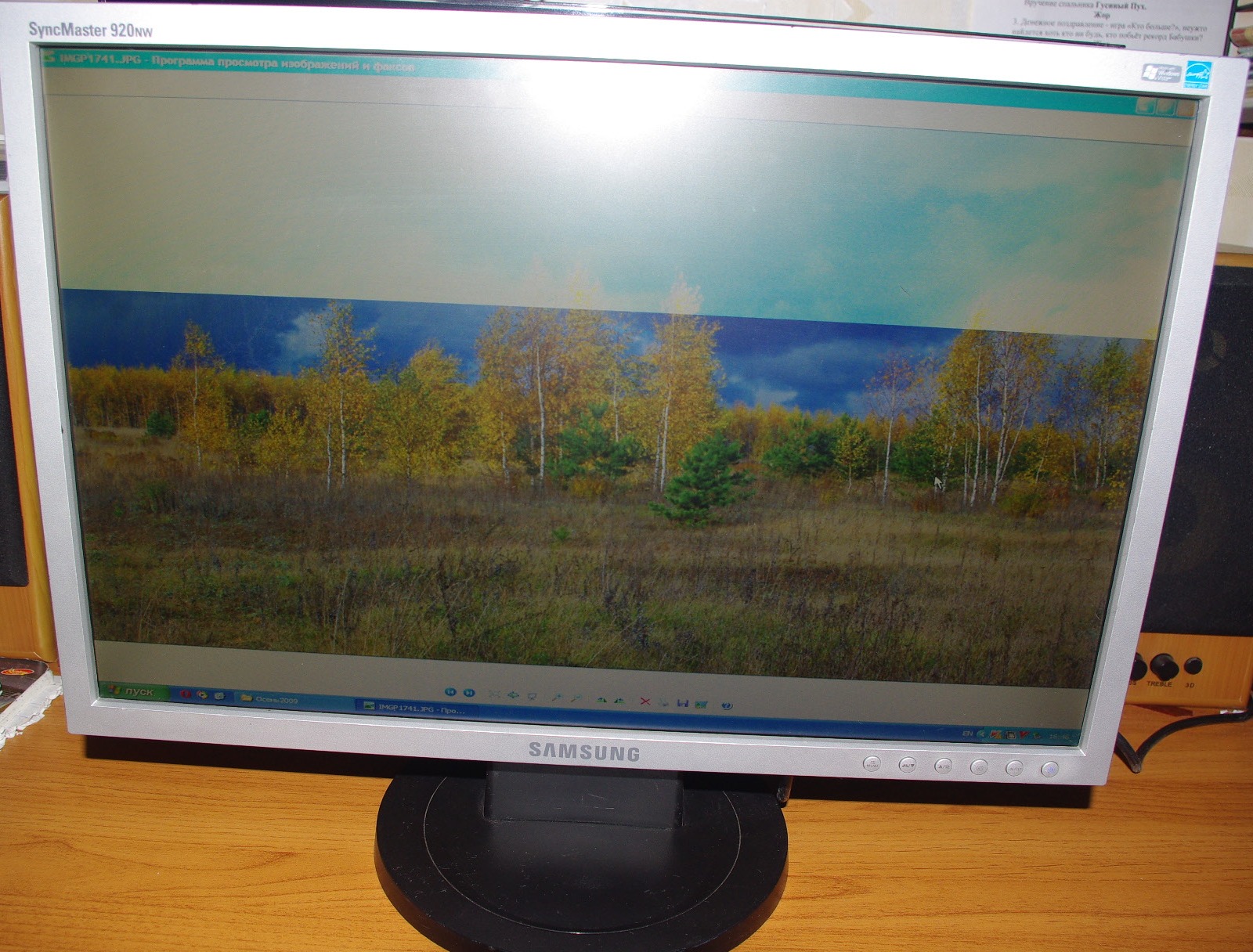

6 место — пятна или горизонтальные полоски

 Их присутствие означает, что накануне Вы или Ваши родственники подрались с монитором из-за чего-то возмутительного.

К сожалению, бытовые ЖК мониторы не снабжают противоударными покрытиями и обидеть слабого может любой. Да, любой приличный тычок острым или тупым предметом в матрицу LCD монитора заставит Вас пожалеть об этом.

Даже если остался небольшой след или даже один битый пиксель – все равно со временем пятно начнет разрастаться под действием температуры и напряжения, прилагаемого к жидким кристаллам. Восстановить битые пиксели монитора, увы, не получится.

разбита матрица ноутбука Asus X51R

7 место — нет изображения, но подсветка присутствует

То есть на лицо белый или серый экран. Для начала следует проверить кабели и попробовать подключить монитор к другому источнику видеосигнала. Также проверьте выдается ли на экран меню монитора.

Если все осталось по прежнему, смотрим внимательно на плату блока питания. В блоке питания ЖК монитора обычно формируются напряжения номиналом 24, 12, 5, 3.3 и 2.5 Вольт. Нужно вольтметром проверить все ли с ними в порядке.

Если все в порядке, то внимательно смотрим на плату обработки видеосигнала – она обычно меньше, чем плата блока питания. На ней есть микроконтроллер и вспомогательные элементы. Нужно проверить приходит ли к ним питание. Одним щупом коснитесь контакта общего провода (обычно по контуру платы), а другим пройдитесь по выводам микросхем. Обычно питание где-нибудь в углу.

Если по питанию все в порядке, а осциллографа нет, то проверяем все шлейфы монитора. На их контактах не должно быть нагара или потемнения. Если что-то нашли – очистите изопропиловым спиртом. В крайнем случае можно почистить иголочкой или скальпелем. Так же проверьте шлейф и плату с кнопками управления монитором.

Если ничего не помогло, то возможно Вы столкнулись со случаем слетевшей прошивки или выходом из строя микроконтроллера. Это обычно случается от скачков в сети 220 В или просто от старения элементов. Обычно в таких случаях приходится изучать спецфорумы, но проще пустить на запчасти, особенно если на примете есть знакомый каратист, сражающийся против неугодных ЖК мониторов.

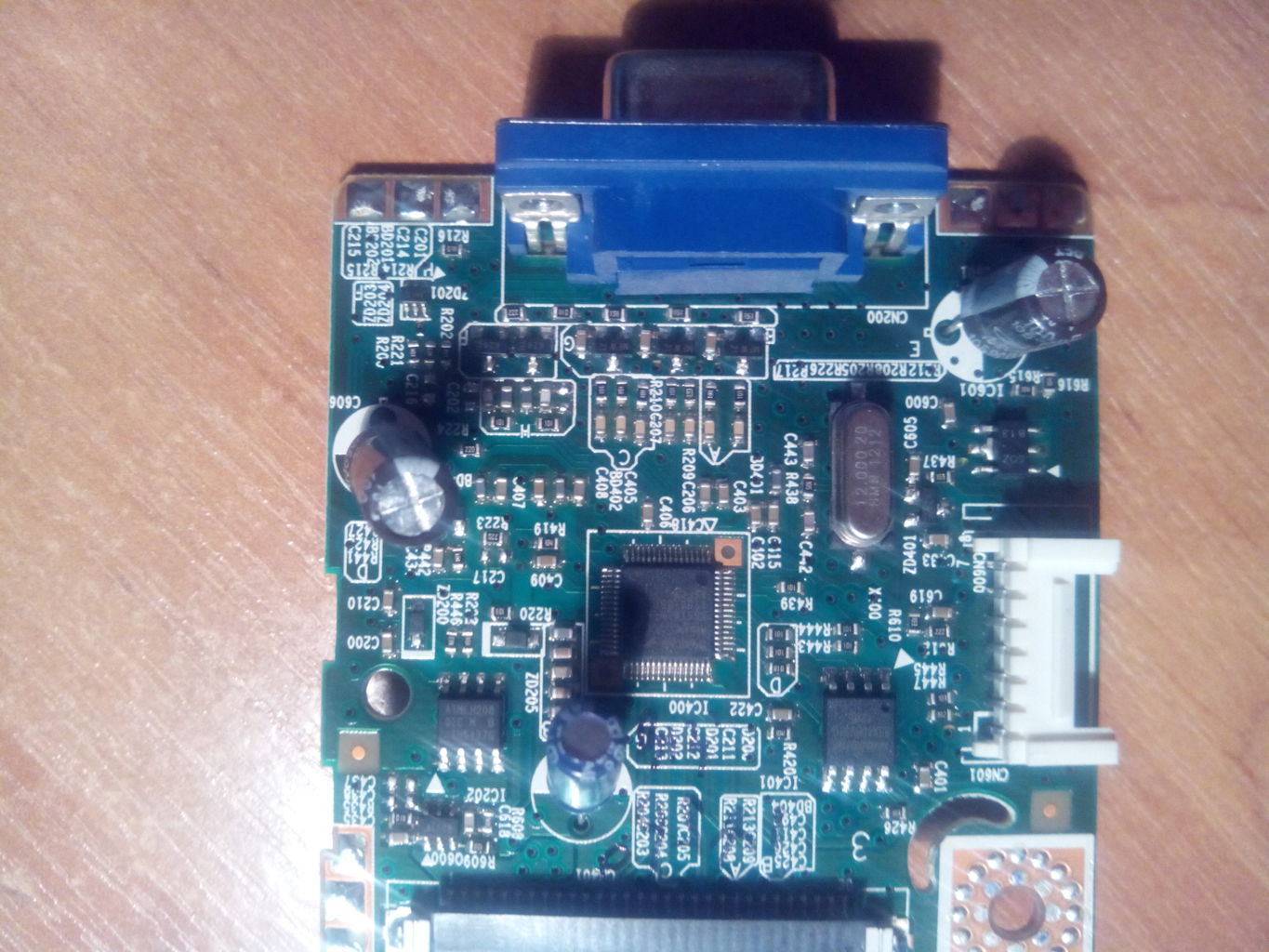

16--электронные платы монитора LG L1530S для определения неисправности ЖК мониторов

8 место  – не реагирует на кнопки управления

Лечится это дело легко – надо снять рамку или заднюю крышку монитора и вытащить плату с кнопками. Чаще всего там Вы увидите трещину в плате или в пайке.

Иногда встречаются неисправные кнопки или шлейф. Трещина в плате нарушает целостность проводников, поэтому их нужно зачистить и пропаять, а плату подклеить для упрочнения конструкции.

защелки монитора Acer AL2017

9 место — пониженная яркость монитора

Это происходит из-за старения ламп подсветки. Светодиодная подсветка по моим данным таким не страдает. Также возможно ухудшение параметров инвертора опять же в силу старения составных компонентов.

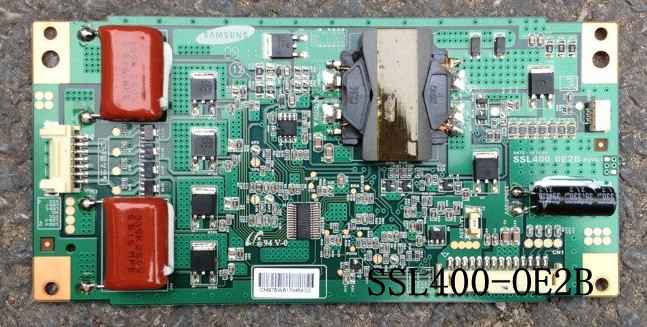

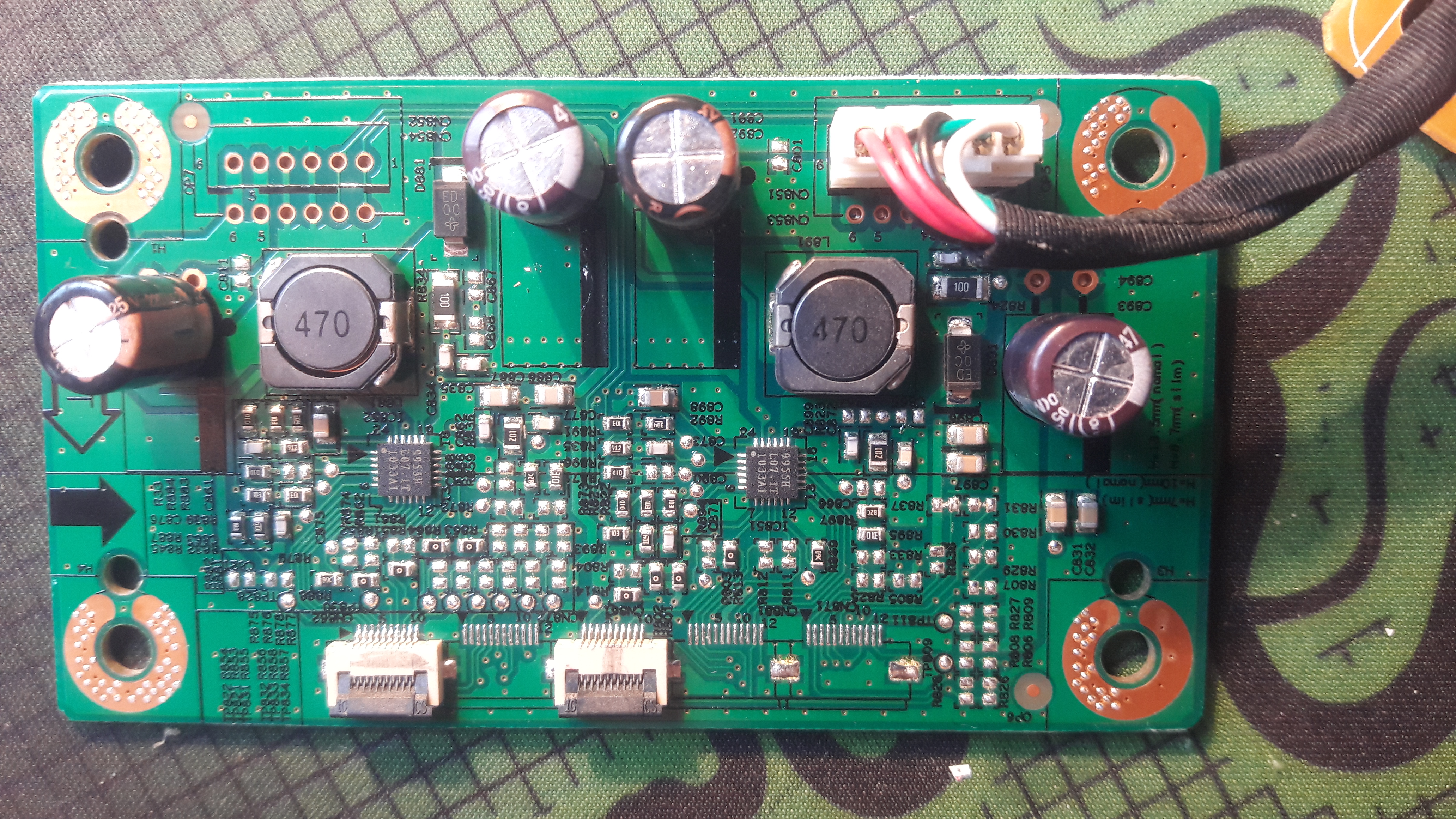

Лечится заменой ламп подсветки и редко инвертора. Сейчас появились наборы LED подсветка с инвертором.

электронные платы монитора Acer AL2017 при неисправности ЖК мониторов

10 место — шум, муар и дрожание изображения

Часто такое происходит из-за плохого кабеля VGA без подавителя электромагнитной помехи — ферритового кольца. Если замена кабеля не помогла, то возможно, помеха по питанию проникла в цепи формирования изображения.

Обычно от них избавляются схемотехнически применением фильтрующих емкостей по питанию на сигнальной плате. Попробуйте их заменить и пишите мне о результате.

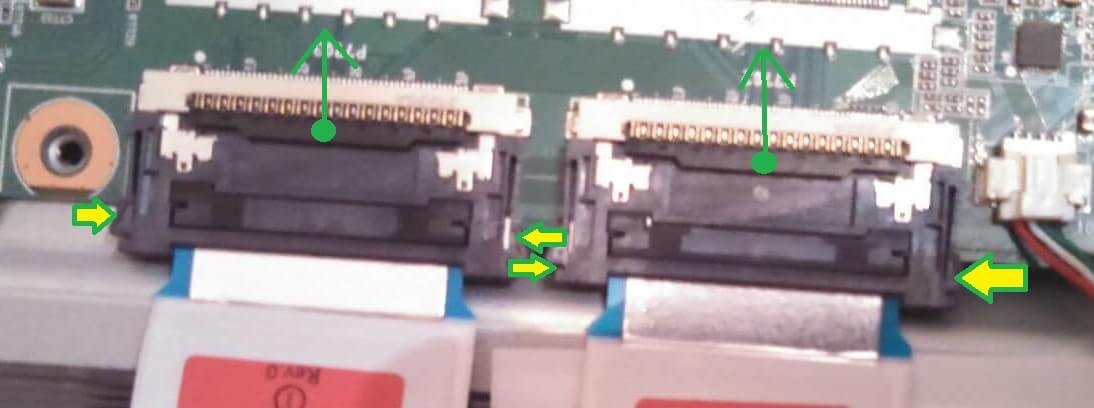

отсоединить шлейфы монитора Acer AL2017 при неисправности ЖК мониторов

На этом мой чудный рейтинг ТОП 10 самых частых неисправностей ЖК мониторов закончен. Основная часть данных о поломках собрана на основании ремонтов таких популярных мониторов, как Samsung, LG, BENQ, Acer, ViewSonic и Hewlett-Packard.

Данный рейтинг, как мне кажется, справедлив также и для ЖК телевизоров и ноутбуков. А у Вас какая обстановка на фронте ремонта LCD мониторов? Пишите на форуме и в комментариях.

С уважением, Мастер Пайки.

P.S.: Как разобрать монитор и ТВ (как отщелкнуть рамку)

Самые частые вопросы при разборке ЖК мониторов и ТВ — как снять рамку? Как отщелкнуть защелки? Как снять пластик корпуса? и т.д.

Один из мастеров сделал хорошую анимацию, поясняющую как вывести защелки из зацепления с корпусом, так что оставлю это здесь — пригодится.

Чтобы просмотреть анимацию — нажмите на изображение.Как разобрать монитор отверткой

P.P.S.: Блоки питания и частые неисправности ЖК мониторов

В последнее время производители мониторов все чаще комплектуют новые мониторы внешними блоками питания в пластиковом корпусе. Надо сказать, что это облегчает поиск неисправности ЖК мониторов путем подмены блока питания. Но усложняет режим работы и ремонт самого блока питания — они часто перегреваются.

Как разобрать такой корпус я показал ниже на видео. Способ не самый лучший, зато быстрый и можно провести подручными средствами.

data-matched-content-rows-num="2" data-matched-content-columns-num="3"
Оценить статью: ставлю кол!садись, двойка!на троечку!хорошо изложеноумничка! пятерка! (123 голосов, средний балл: 4,85 из 5)
Загрузка...

2 306 комментариев Топ 10 самых частых неисправностей ЖК мониторов

  1. Здравствуйте, монитор Asus, Led, совсем недавно забрал после ремонта лед ленты, спустя пару недель, при включение монитора появляется сама заставка Asus, на чернрм фоне, и далее вроде нормально на черном, но когда включается рабочий стол он как бы моргнёт и сразу тухнет. Если отсоединить кабель, то нет сигнала, опять же черном фоне горит нормально. Что делать?

    • Женя, надо проверить плату источника питания и транзисторы подсветки.

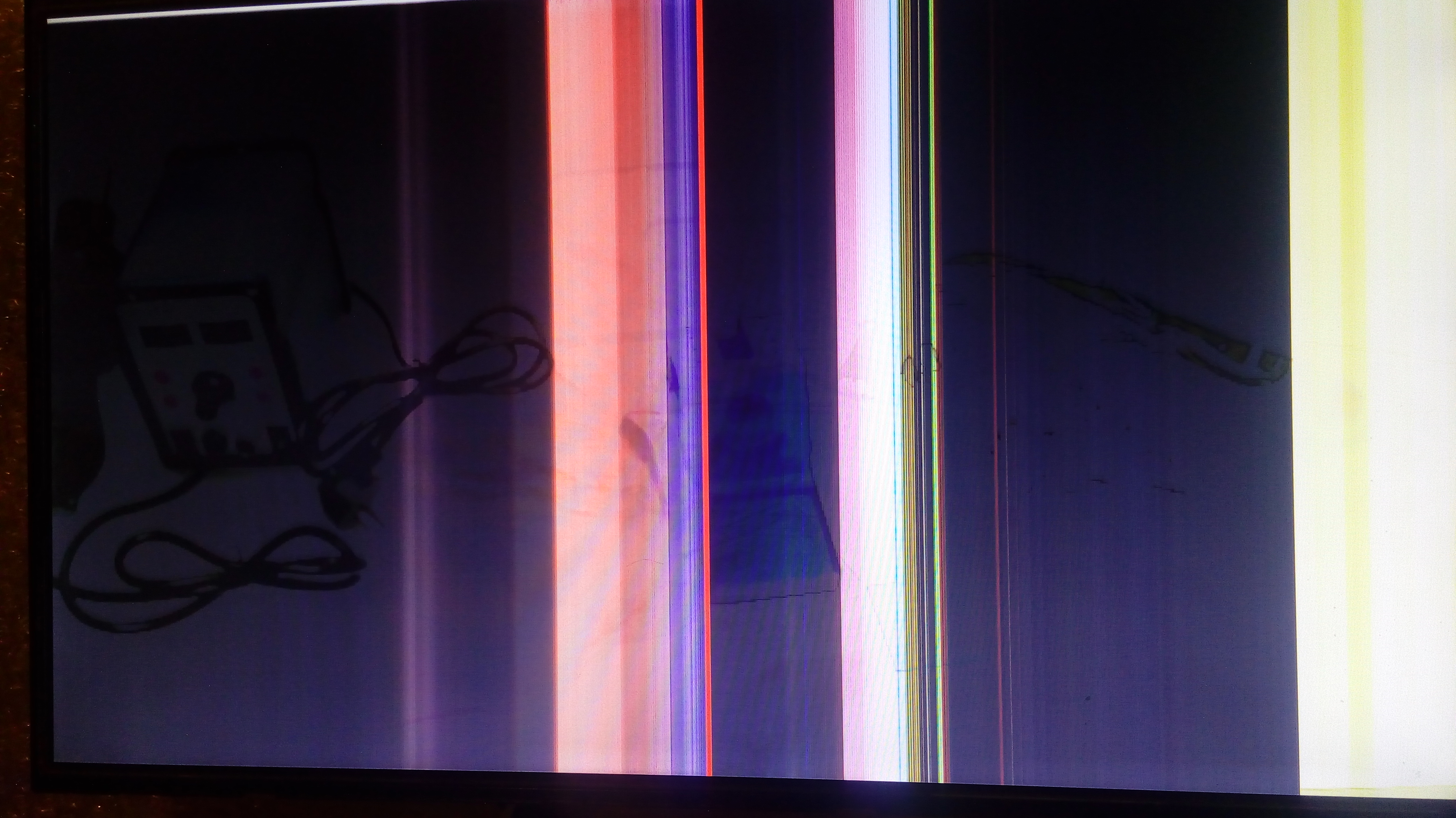

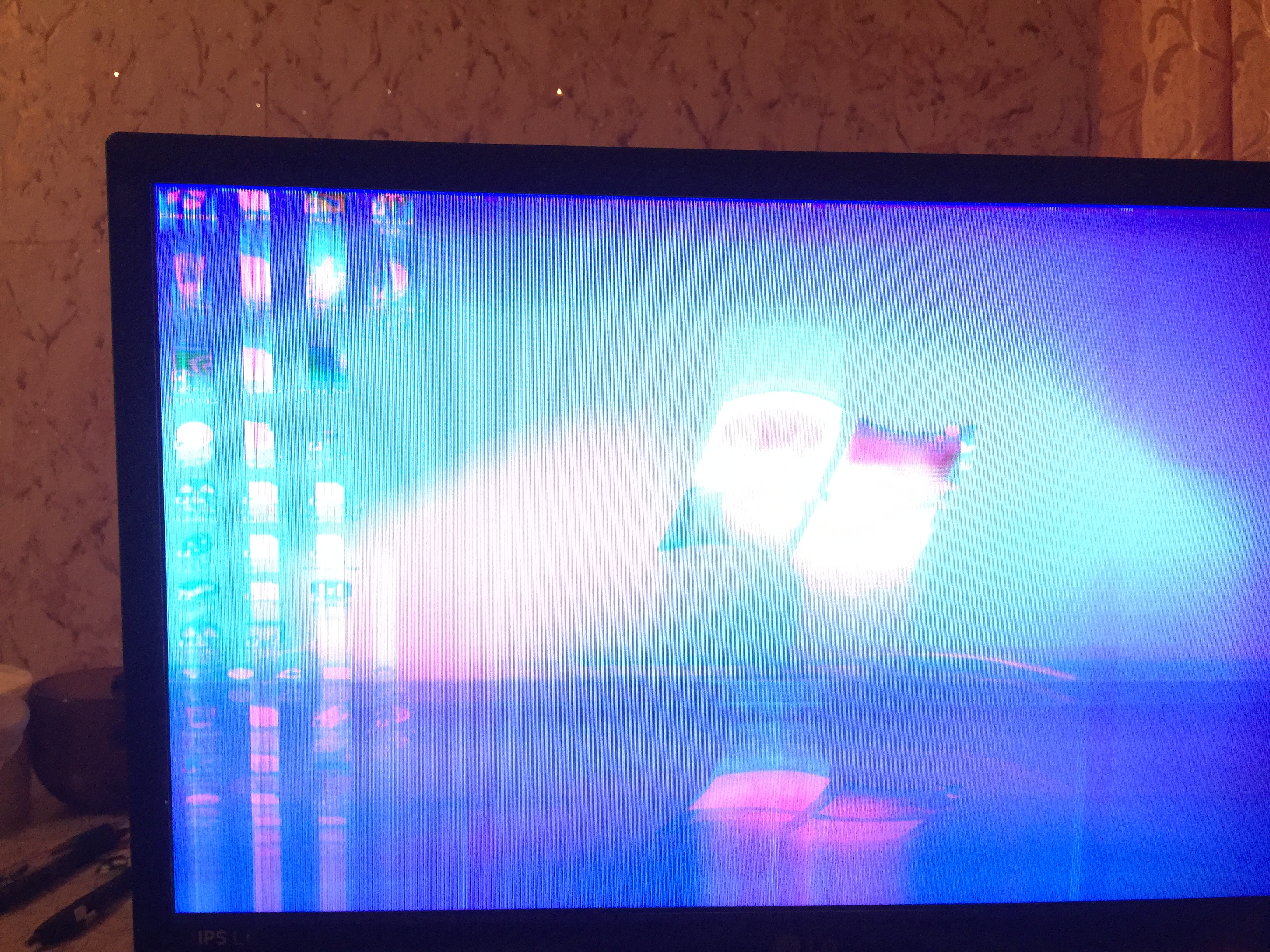

  2. Здравствуйте. Можете подсказать причину? Монитор Asus VH222D. На экране только полосы которые хаотично меняются от входного сигнала.

    • Руслан, такое иногда наблюдается при утечке в одном из конденсаторов на плате T-con монитора. Прозвоните все чип-конденсаторы, подозрительные замените.

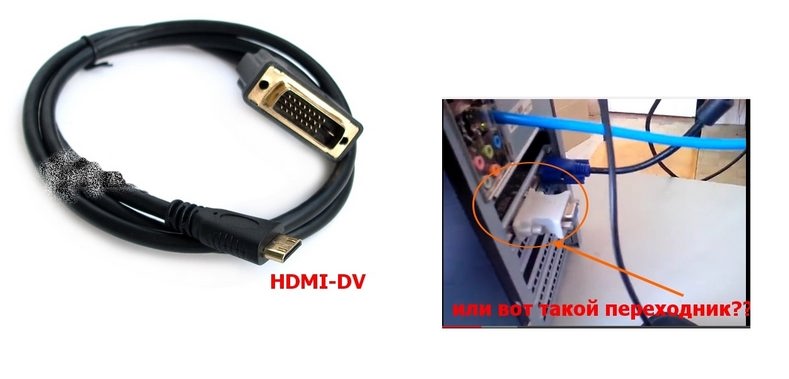

  3. Добрый день. Монитор Samsung 225BW стал отображать только красный цвет. Контакты проверил (подключен HDMI кабелем через DVI переходник). Конденсаторы недавно менял, визуально все целые. Читал что может проблема быть в инверторе. Подскажите где покопать. Спасибо.

    • Альберт, такое бывает при выходе из строя ламп подсветки или инвертора. В инверторе прозвоните транзисторы, трансформатор и осмотрите плату на предмет перегрева и микротрещин.

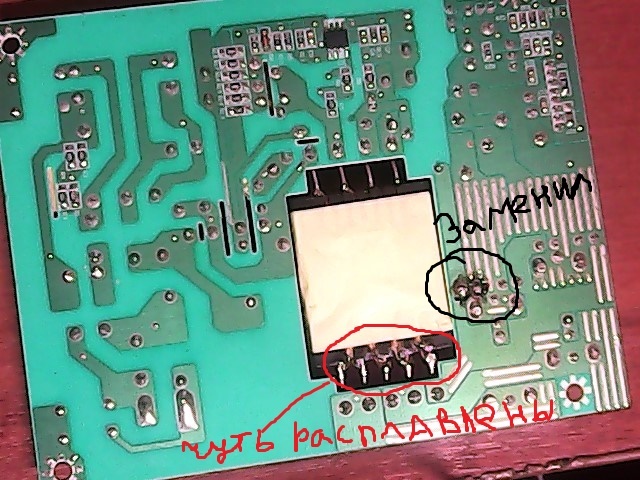

  4. Добрый день,подскажите б/питания монитора LAA577/AA877 вышел из строя трансформатор инвертора D 453ACS30L01 в интернете такого нет вообще,подскажите чем можно заменить.

    • Юра, проблема с трансформаторами известная — можно подыскать похожий универсальный трансформатор, а лучше заменить подсветку на светодиодную — к ней идет свой инвертор.

      • Спасибо,а похожий подобрать по сопротивлению и размерам,я поставил себе на монитор светодиодную подсветку китайскую.Через год полтара начали диоды подмигивать и перегорать.

        • Похожий трансформатор подсветки можно подобрать из аналогичных плат и смотреть на распиновку. Еще можно посмотреть на e-bay по номеру платы.

  5. Здравствуйте, монитор Samsung SD300. Не включается, индикатор тоже не горит. Блок питания выдает 14 вольт.
    Я конечно в этом не разбираюсь, но все же разобрал его, проверил конденсаторы на вольтаж, все исправны, но один из них показал 0. Вот и думаю, так и должно быть или в этом и есть проблема?

    • Максим, тот, который 0 показывает может быть неисправен.

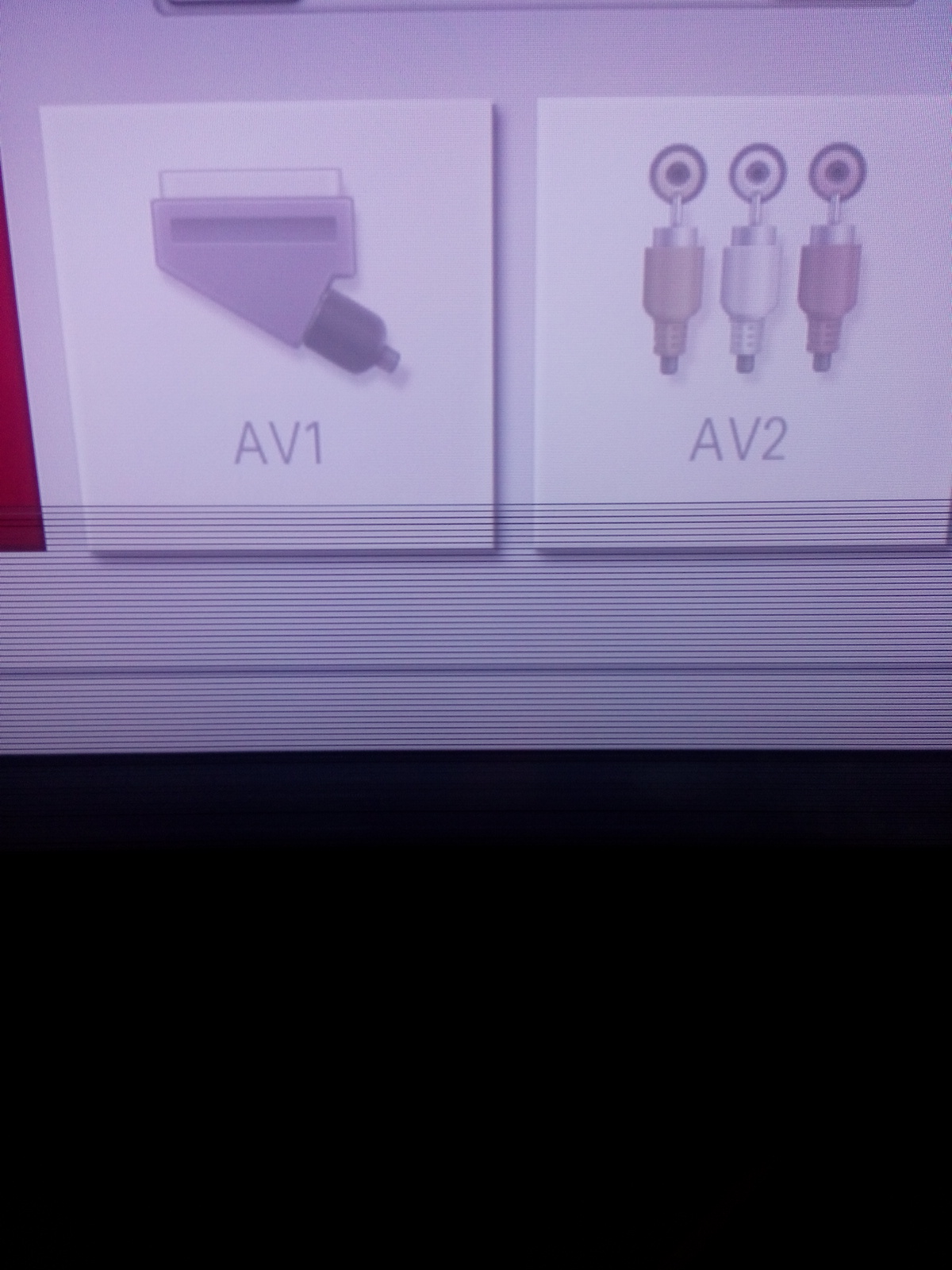

  6. Добрый день. На мониторе появилась рябь, которая со временем усилилась и превратилась вот в такое — https://youtu.be/DNg5G5cXlK8 . Подключал к разным компьютерам, через разные кабели, проблема остается, и главное появляется она где то через минуту полторы после включения. Выключаешь монитор, стоит минут 20 , опять первые минуты после включения ряби нет. Как будто связано с тем что при нагреве какой то элемент начинает неправильно работать. Могли бы что то подсказать?

  7. Добрый день, скажите загорается всего на секунду, после изображение пропадает, как понять что именно это, лампа или инвертор ?*

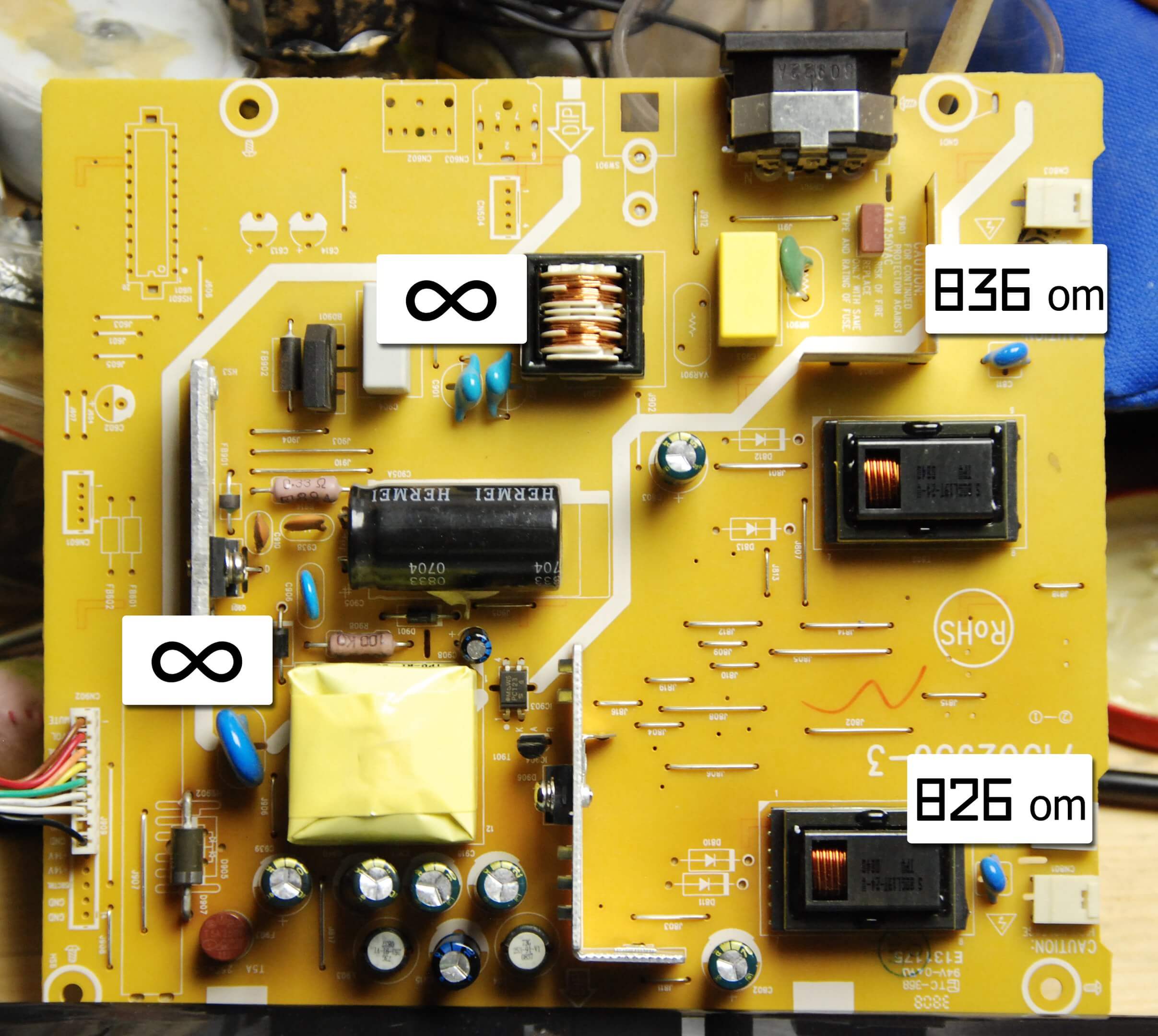

    • Снять заднюю крышку и подключить исправные лампы,хотя бы по очереди если лампы целые проверьте сопротивление на трансформаторе оно должно быть одинаковое.

  8. Здравствуйте. Подскажите пожалуйста, где на плате монитора Samsung 225BW находится BIOS???

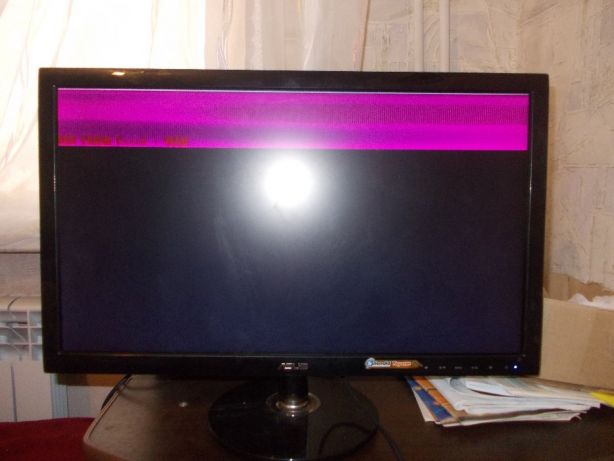

  9. Здравствуйте столкнулся с такой проблемой, монитор ASUS MG24UQ при включении на мониторе по всему экрану мелкая рябь.не могу определить неисправность, грешу на матрицу но что именно не знаю.буду рад если поможете.

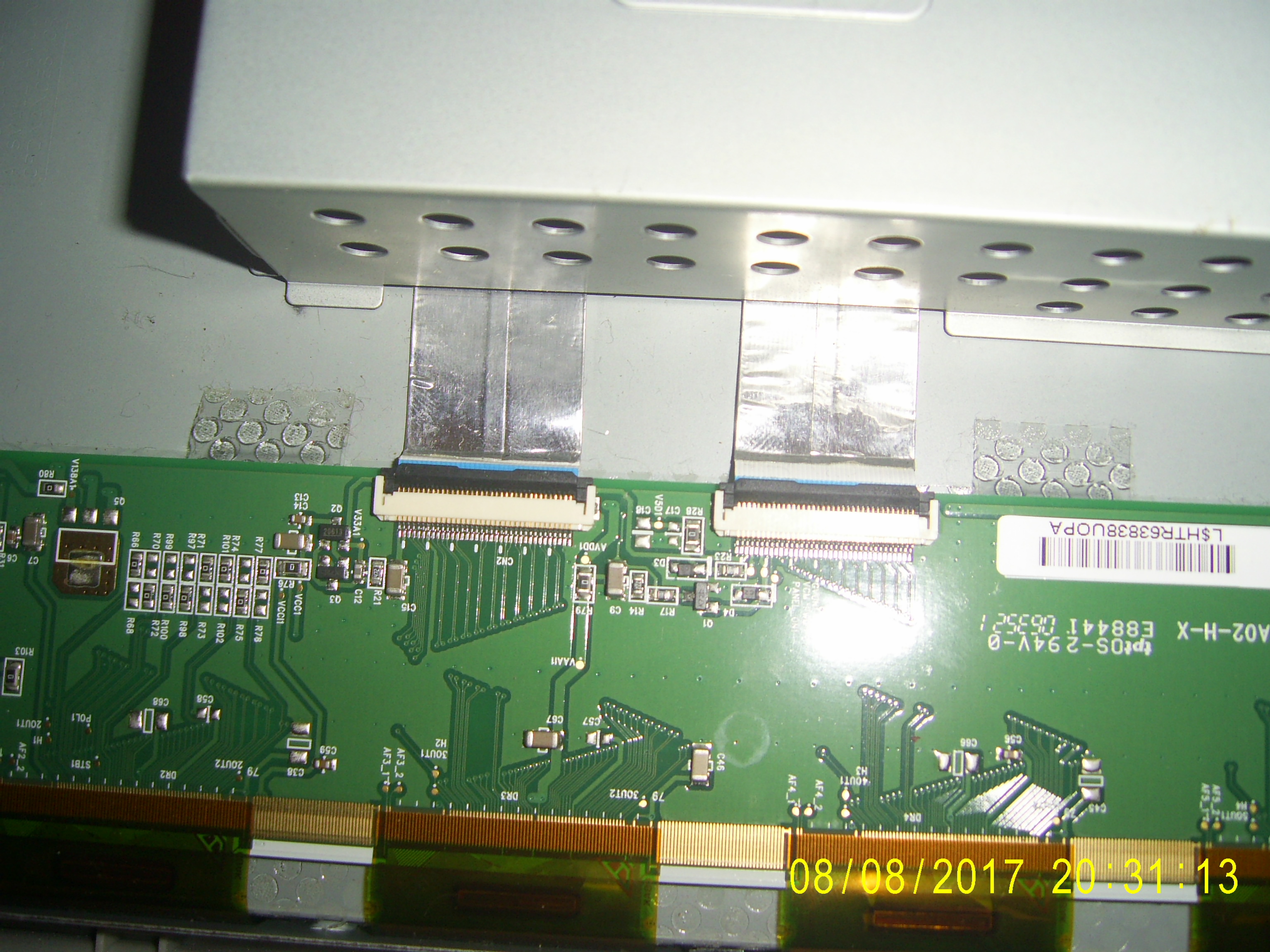

    • Владислав, белая рябь может говорить нам об утечке в одном из чип-конденсаторов на плате матрицы (T-con).

  10. здравствуйте… дали мне монитор поломать.. не включается, светодиод питания светится.. — вскрыл, поглядел, визуально — чистенько всё, при прозвонке определил пару транзисторов — коротыши.. монитор BenQ FP737s-d.. заказал у китайцев транзисторы: C5707 и J598 — получил, заменил.. — НЕ включается монитор, хм.. — залез в ентернет, нашёл на эту тему видео.. оказалось предохранитель ещё нужно заменить (ни за что бы не догадался, что предохранитель так может выглядеть, схему.. навряд ли бы стал искать) заменил предохранитель.. — стекляшку обычную впаял.. — есть контакт — включается монитор, показывает.. ВНИМАНИЕ! вопрос: при просмотре сайтов, документов, чётких картинок (не знаю как обьяснить) цифровые что ли — всё отлично (на мой взгляд), а.. при просмотре фотографий, видео частных, тот же Вконтакте, — изображения какие-то.. размытые.. будто разрешение, качество падает, цветопередача кривая у фотографий и видео.. — это нужно ещё искать НЕисправность в мониторе или же просто — особенность данной модели?

    • Попробуйте запустить из меню автонастройку — не помню — есть ли она там.

  11. спасибо. вопрос как раз решил, минут 5 назад ) свой старенький монитор, ламповый убрал пока на пол — может, выкину, может, отдам, если такие мониторы ещё кому нужны.. а этот, ЖКашный остаётся в работе (мне его так и отдали.. починишь — оставишь у себя, нет-нет.. — выбросишь). проблема была в шлейфе, который соединяет экран с платкой какой-то.. — обрыв одного проводника, крайнего, видать, когда вскрывал монитор, зацепил, неаккуратно… проводок припаял — работает… мм.. и картинка была не чёткая всё-таки, а мне казалась нормальной.. ошибался.. при загрузке системы изначально.. чёрный фон представлялся красноватым каким-то, вот, полагал так должно быть )

    • Поздравляю с успешным ремонтом! Здорово, когда неисправность нашел и починил сам!

  12. спасибо.. да.. знать бы ещё, где запчасти приобретать.. отвлекусь: как-то вы мне порекомендовали литературу Чижма С.Н. — здОрово — настольной книжкой была некоторое время.. дык вот.. по программированию что посоветуете? простым, доступным языком чтоб.. для новичка.. как программируется, что программируется, язык программирования? что подключается? инструмент? рабочее место? ато.. в моём понимании.. программирование ПЛИС — это подача в нужные точки нулей, единиц.. )

    • Сначала надо определиться, на чем программировать и для чего. Программировать можно софт (программы для ПК) и железо (микроконтроллеры или ПЛИС или сигнальные процессоры).

  13. комментарии на сайте не отображаются.. «на чём программировать», хм.. — имеется в виду фирма программатора? или что? планирую на столе и сидя на стуле ) вот.. первый момент и уж поплыл.. угу.. вон оно как.. мне программирование железок интересно.. стоп, а.. «софт» так называемый в ПЛИСах не используется? в чём отличия?

    • ПЛИС — это логика для вычислений в основном. Другое дело микроконтроллеры — они имеют входы для кнопок и датчиков и выходы для двигателей и светодиодов, например. На ПЛИС тоже можно все это подвесить, но понадобятся дополнительные микросхемы, которые нужно сопрягать. Софт для ПЛИС — называется прошивка. Софт для компьютера — это антивирусы, игры и т.д.

  14. о! отобразились комментарии

  15. угу… микроконтроллеры и ПЛИС, так понял, работают с разными логическими уровнями.. то есть.. ПЛИС просто не в состоянии выдать напряжение, необходимое для запуска двигателя того же, потому и сопрягают с такими элементами, которые это сделают? угу… правильно понимаю: всё, что не видим глазами — сигналы, токи — относится к прошивке.. ааа… видимые программы, сопровождающиеся графикой какой-то — это и есть компьютерный софт? приложЕния? ааа.. в мобильниках.. — стало быть — прошивка — не совсем корректное название? хм..

    • Существует высокоуровневое программирование (софт для пользователя, работа с базами данных) и низкоуровневое (работа с регистрами данных, портами ввода/вывода). Прошивка — набор битов информации, которые заливаются в память устройства (видеорегистратор, монитор, ТВ). В мобильнике есть и высокоуровневые программы (операционная система, например, андроид) и низкоуровневые (прошивка контроллера загрузки).

  16. спасибо. что-то в моей дурной черепушке встаёт на место

  17. Добрый день.

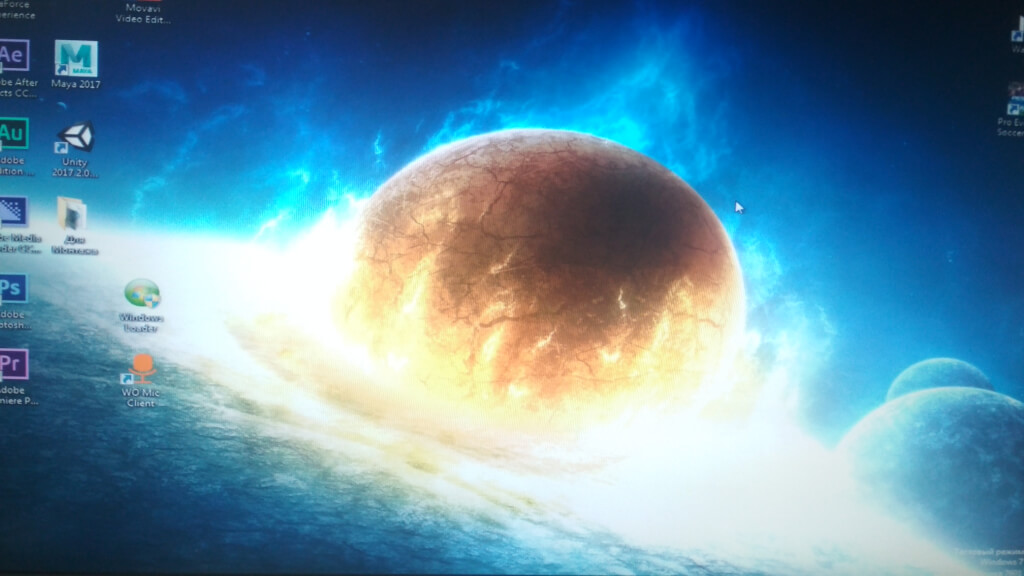

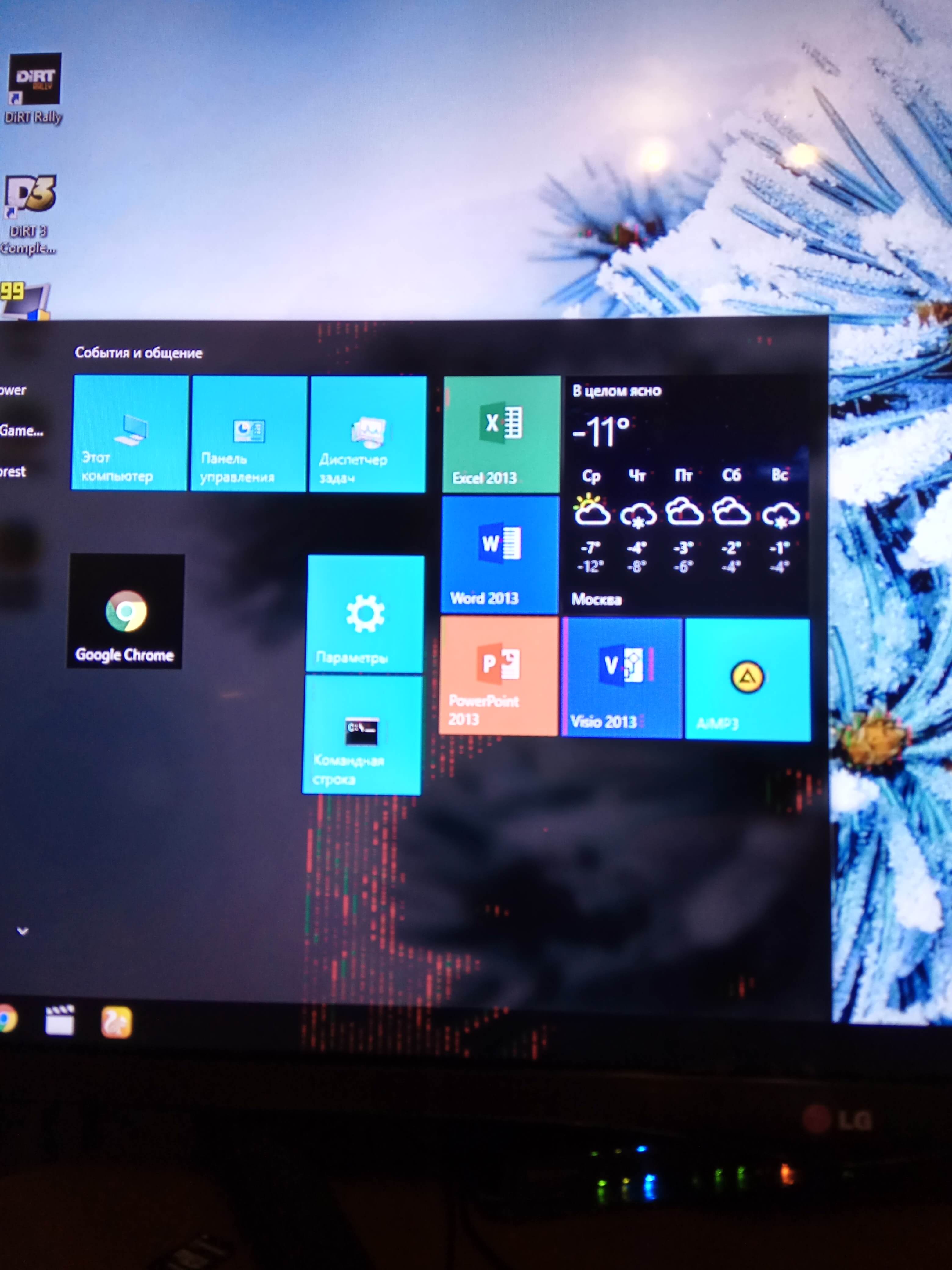

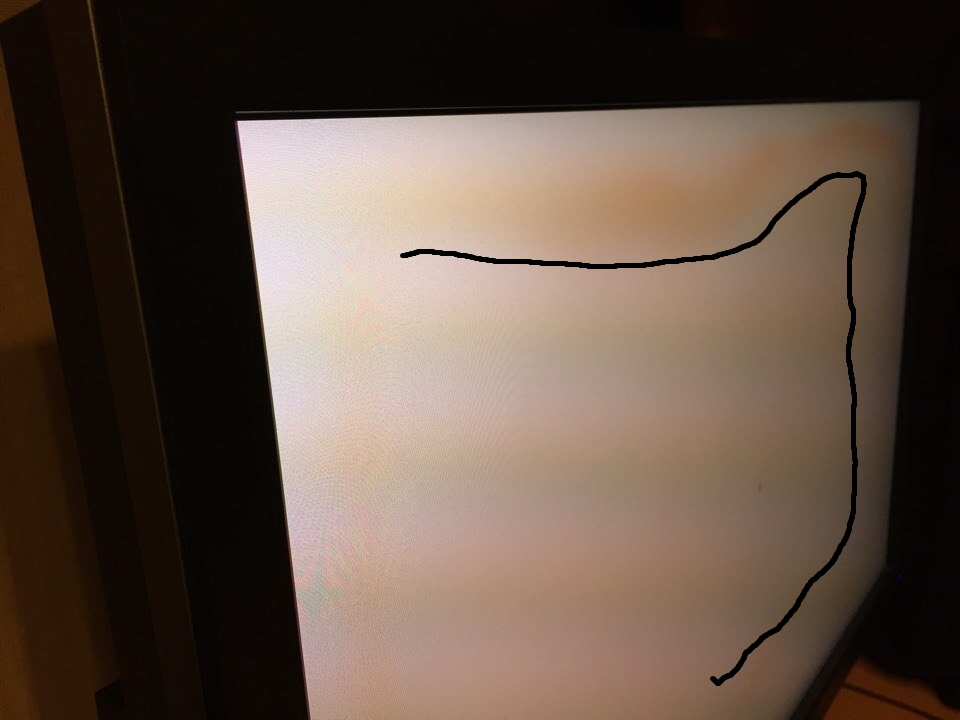

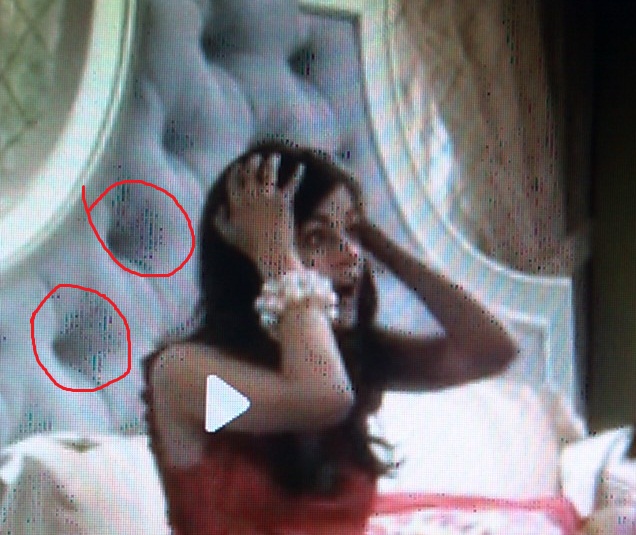

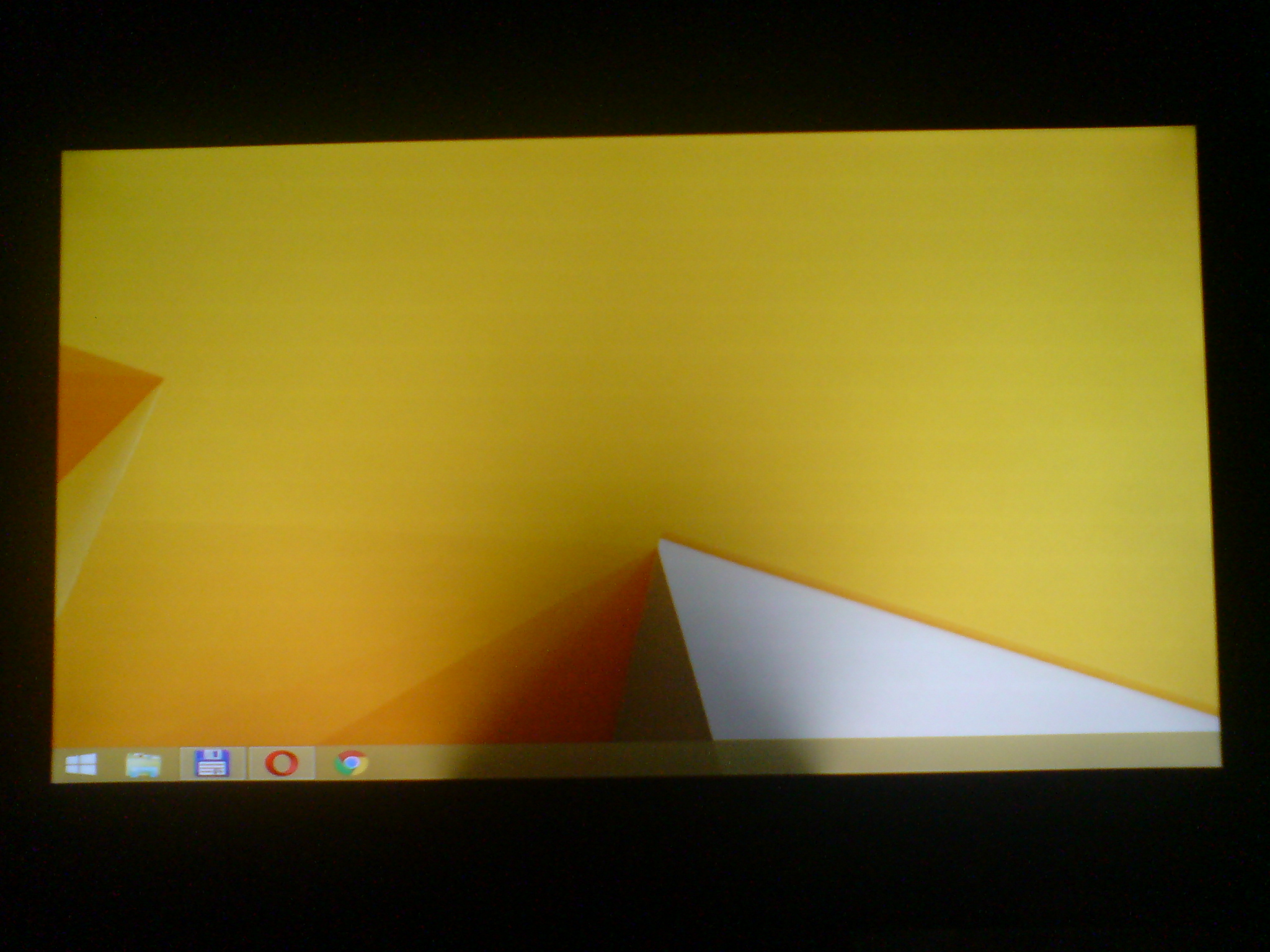

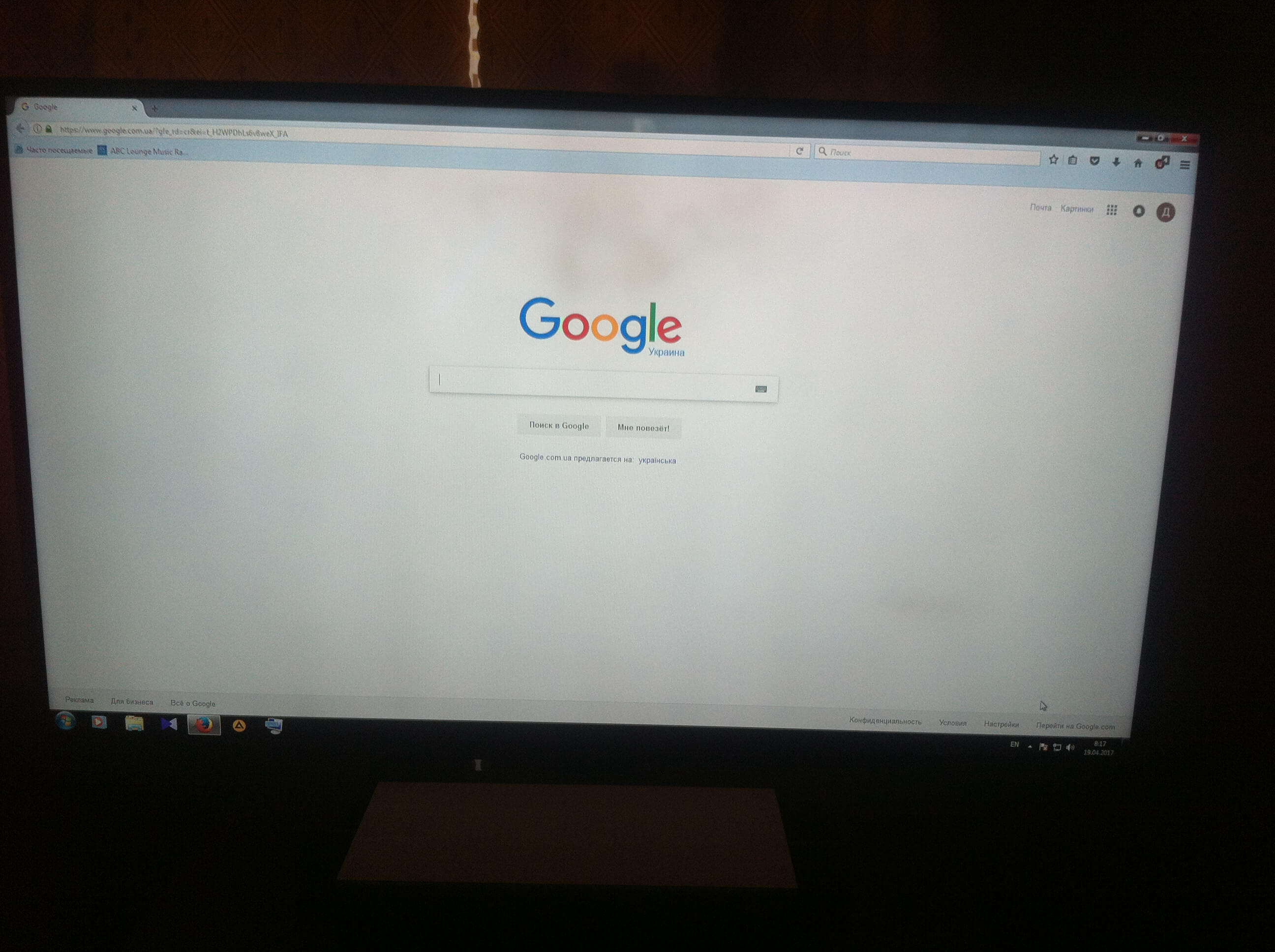

    Господа, с недавних пор появился ( если смотреть на белом) жёлтый круг, (если смотреть на синем) тёмный круг по всему периметру монитора, ширина полосы примерно 2,5-3см

  18. Добрый день. Вот такая проблема монитор хорошо ударили что он рассыпался и провода оторвались. Я переобжал. 3 чёрных и 1 синий при этом в каком порядке их поставить не знаю. Пытался найти схему или фото но без успешно.

    • Александр, укажите модель вашего монитора.

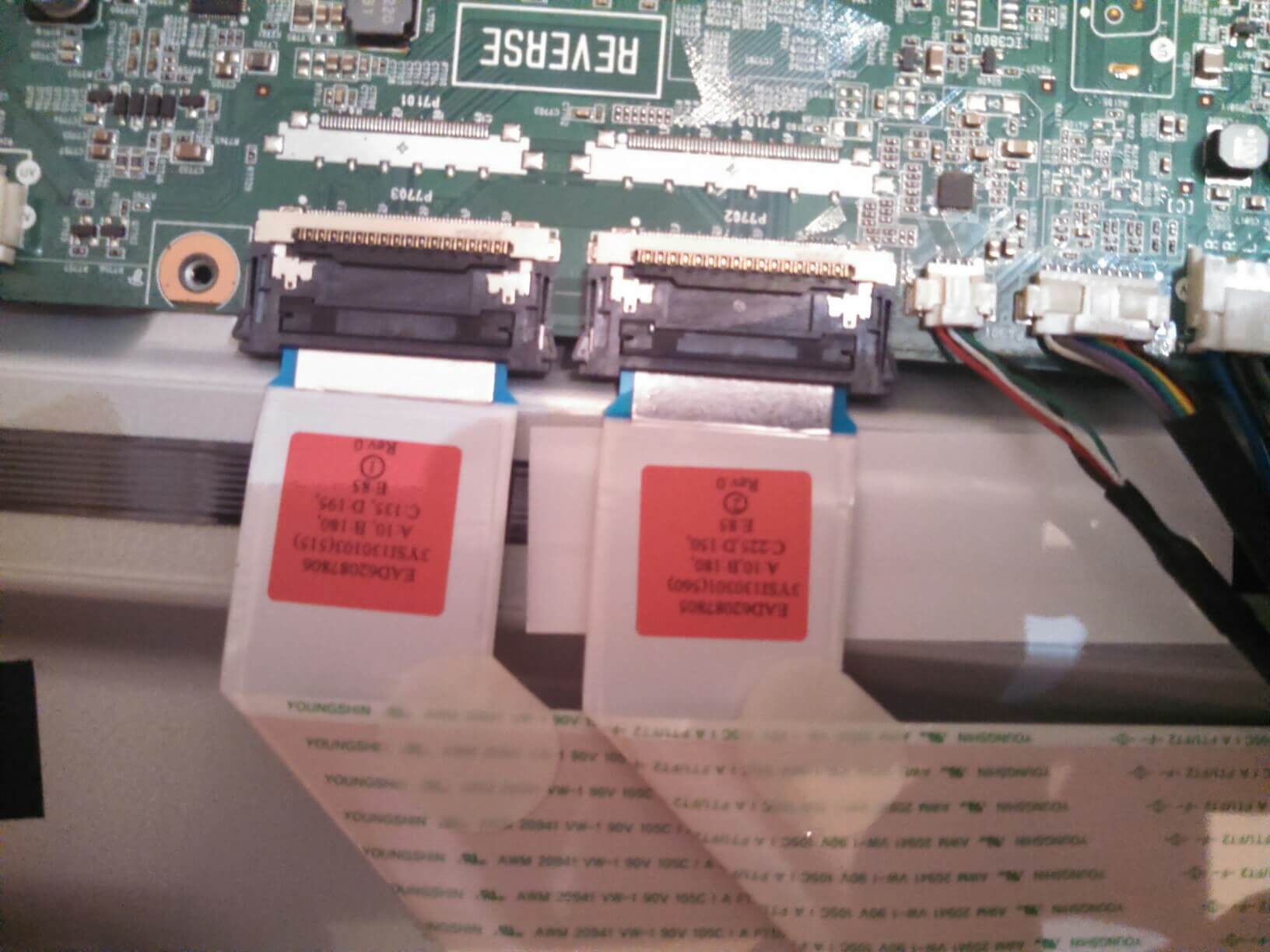

        • Вот плата скалера монитора sfmsung s20b300n. По аналогии на нем фиолетовый проводок снизу. плата скалера монитора sfmsung s20b300n

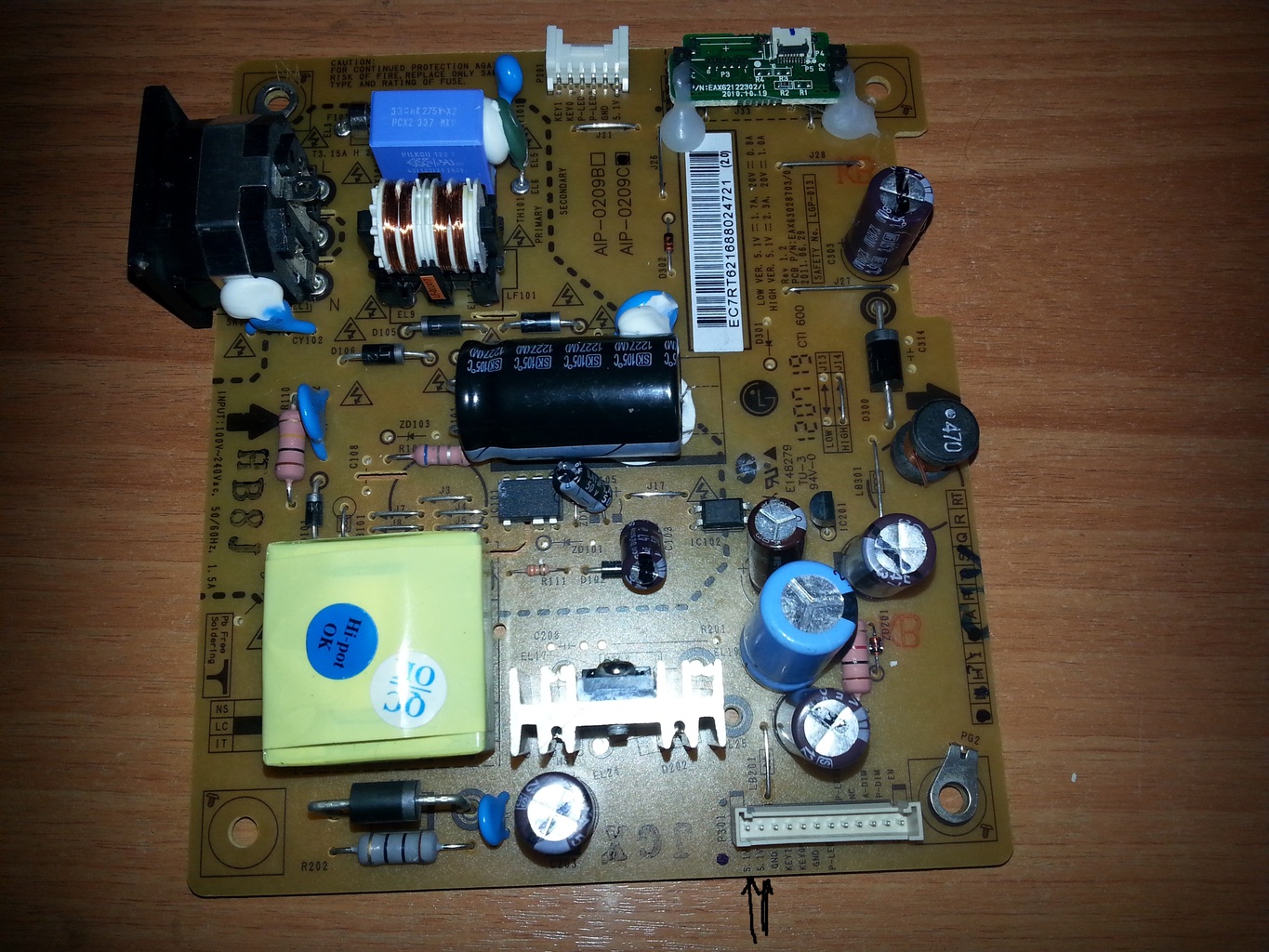

          • Мне нужен провод отвечающий за подсветку (Дисплея). А вы подумали про кнопки. Нужно фото более лучшие где ведены, куда ведут все провода. примерно в таком ракурсе ка у меня.

            • Проводова 4 а разъемов в пластмаске 6 шт. )

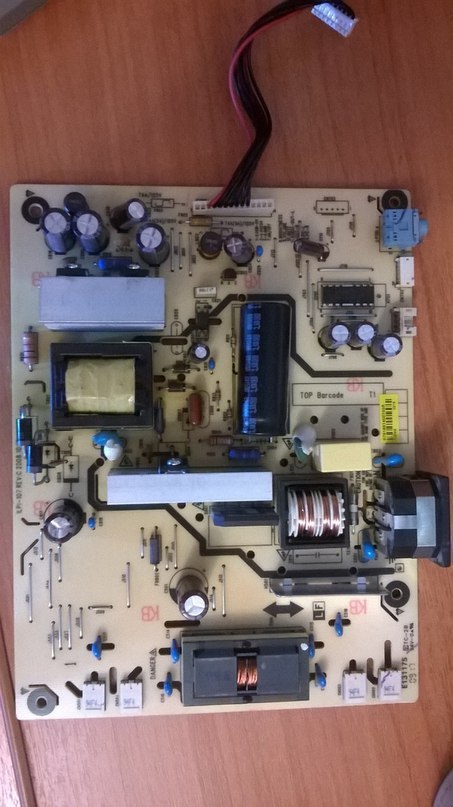

              • вот еще нашел фотки плата сверху

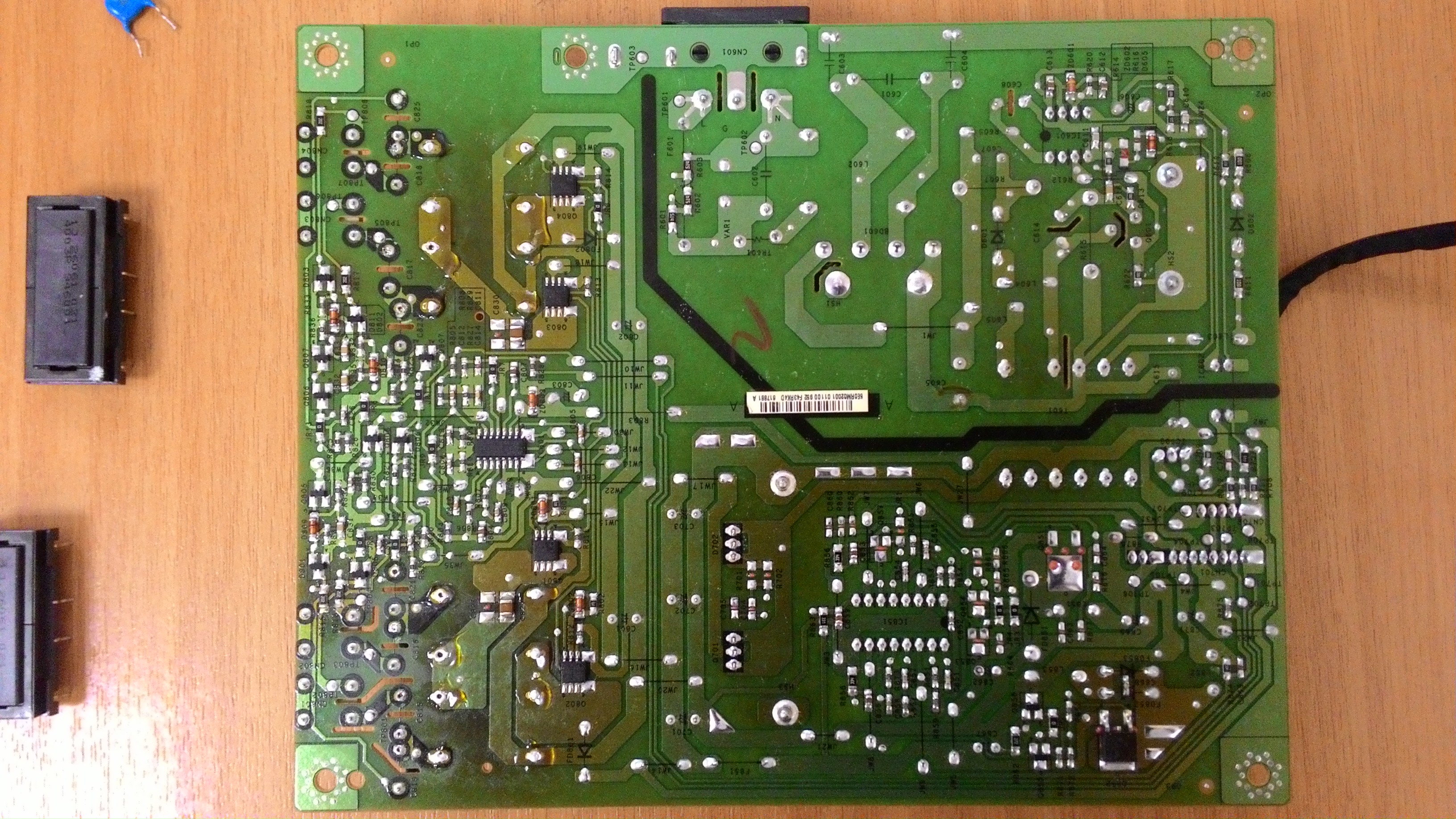

                и еще плата снизу

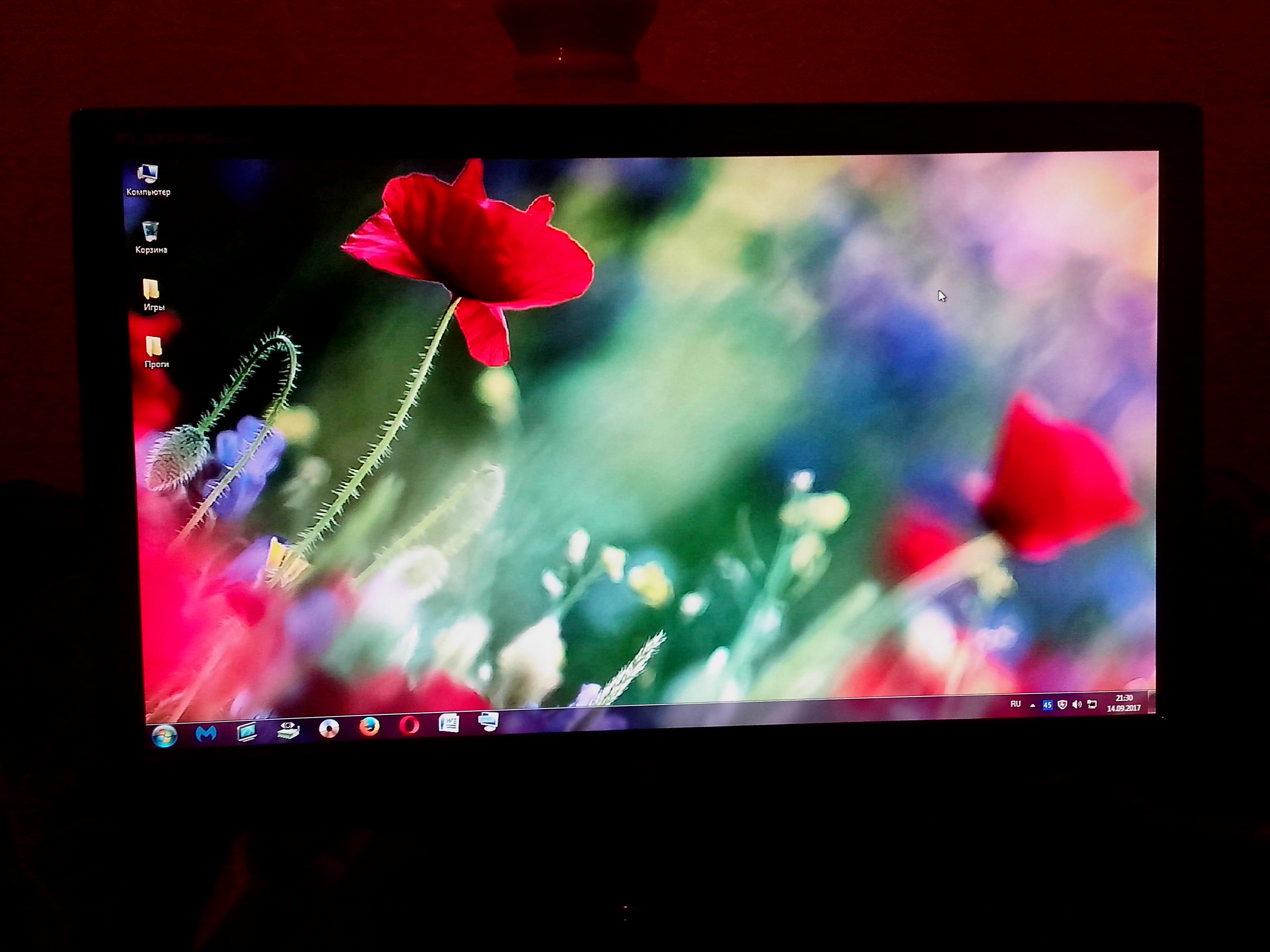

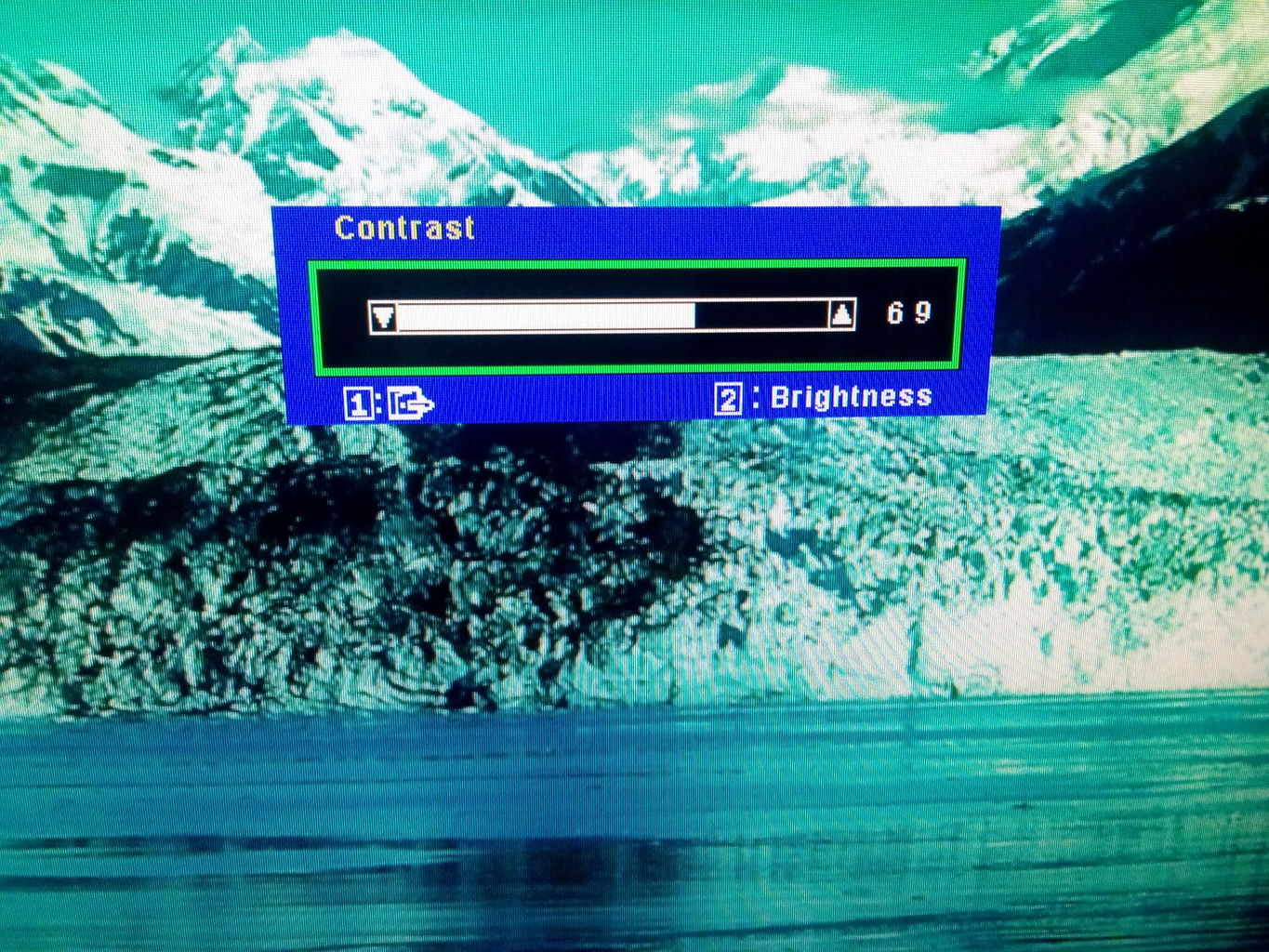

  19. Здравствуйте.У меня проблема такая.Дело в том,что я попытался включил монитор вернее пытался нажать на кнопку включения но он не реагировал.Потом через пару часов я снова включил его и чудо он включился.Но позже появился зеленый цвет.И он начал проявлять себя в видео и играх.Вот в чем проблема?

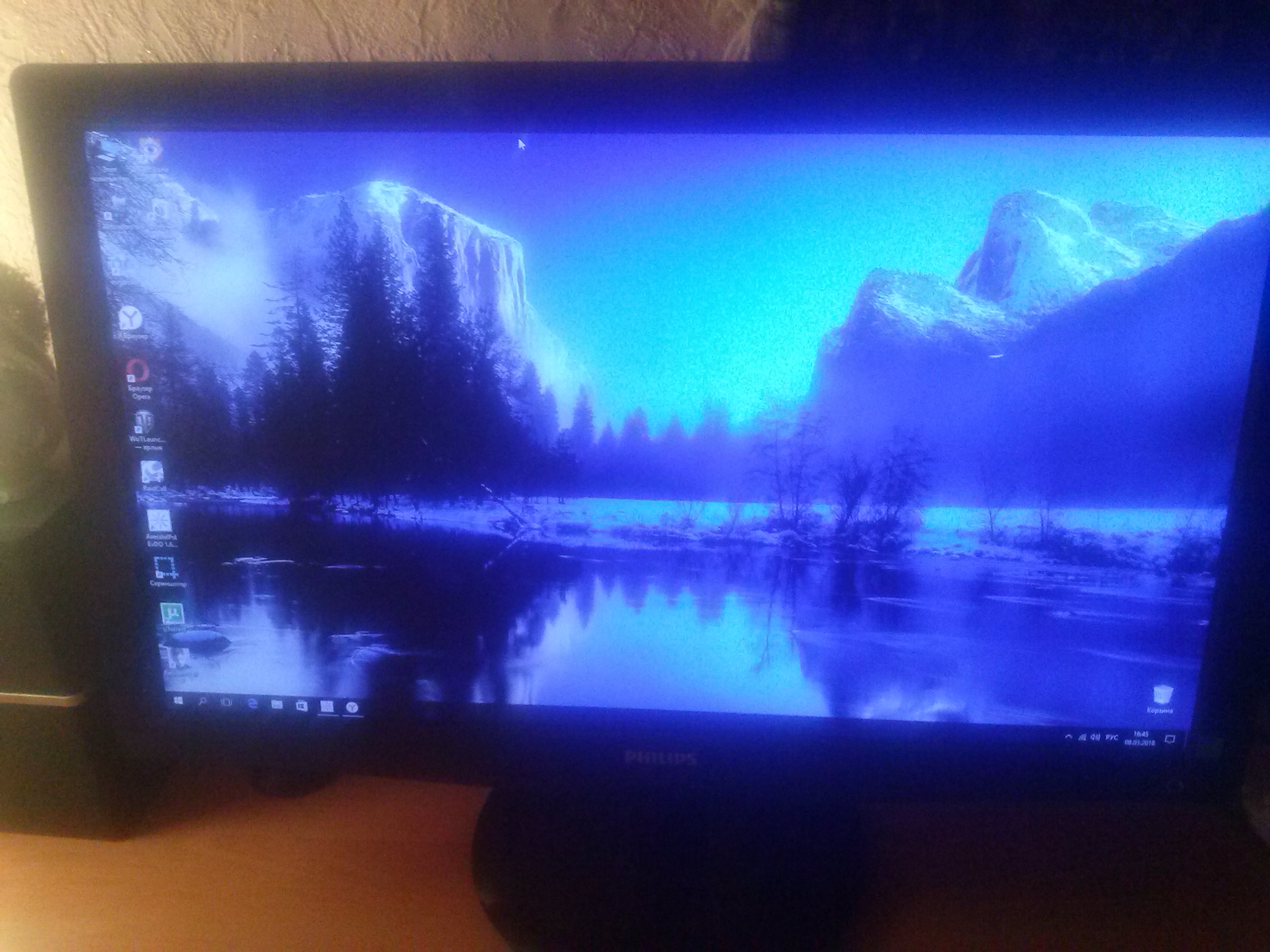

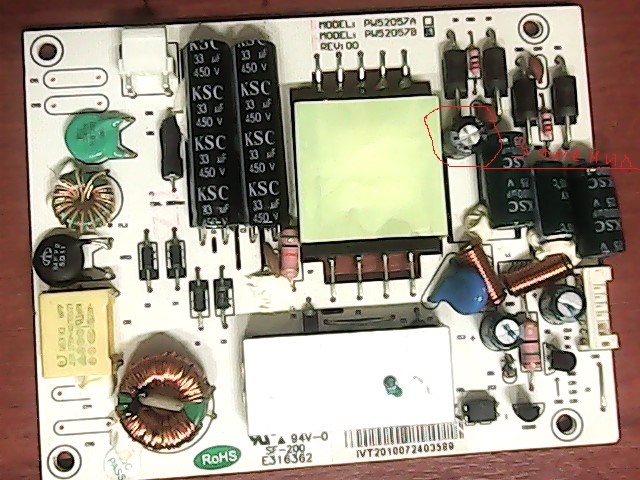

    • Павел, скорее всего проблема в плате питания — может электролиты высохли, а может микротрещины в плате.

  20. Да прибудет с тобой сила мастер, вопрос хочу задать.

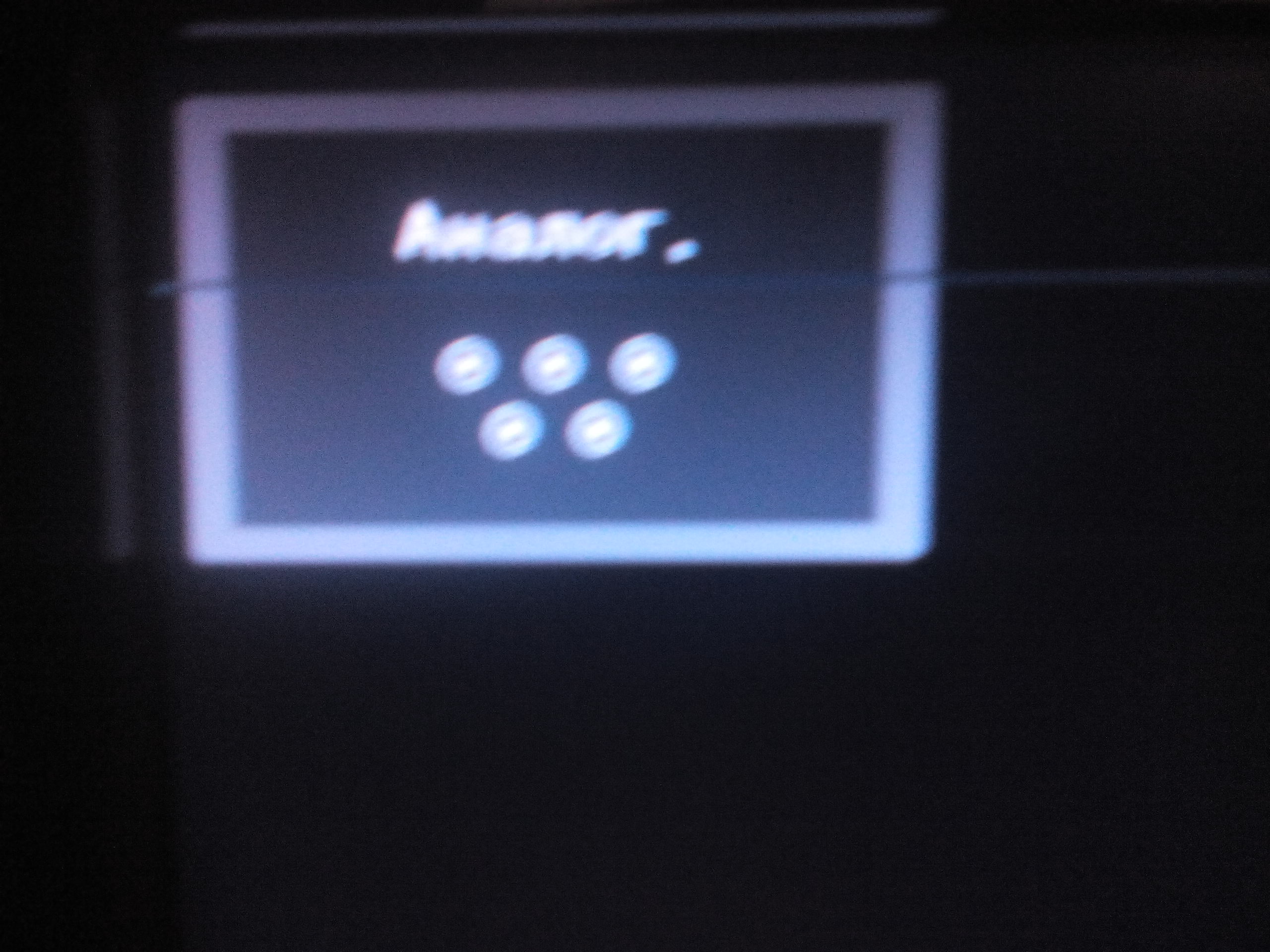

    Имеется монитор acer, при включении появляется асеровская заставка, лампочка горит синим цветом, экран черный 🙁
    Системник в порядке, провод тоже.
    Пару раз запустился со смещением картинки(влево), при нажатии кнопки автовыравнивания сразу тухнет.
    При отключении шнура появляется «кабель не подключен»
    Прошу совета по ремонту, заранее спасибо

    • Джони, надо бы разобрать и посмотреть на плату — думаю найдете электролиты вздутые там.

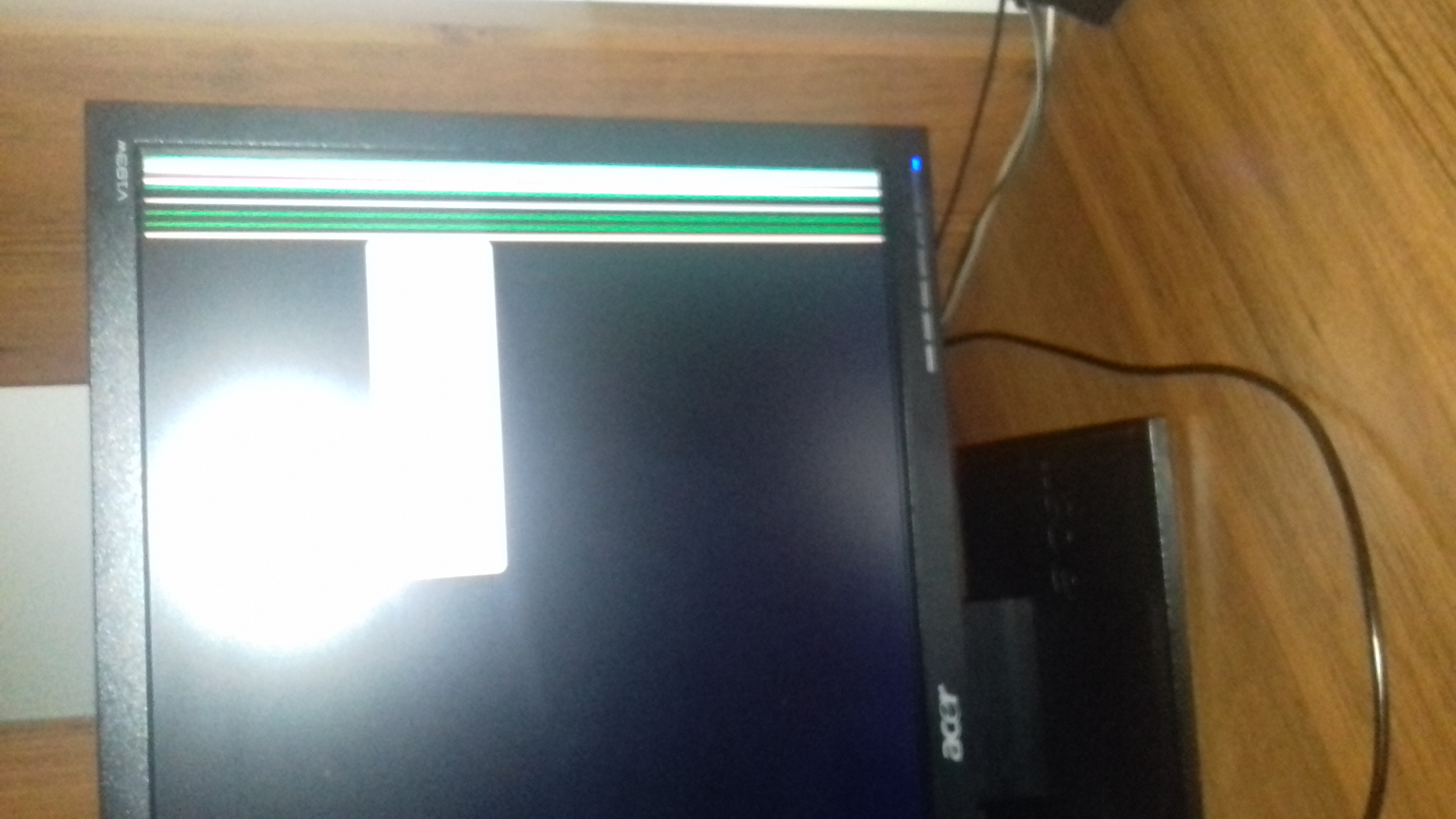

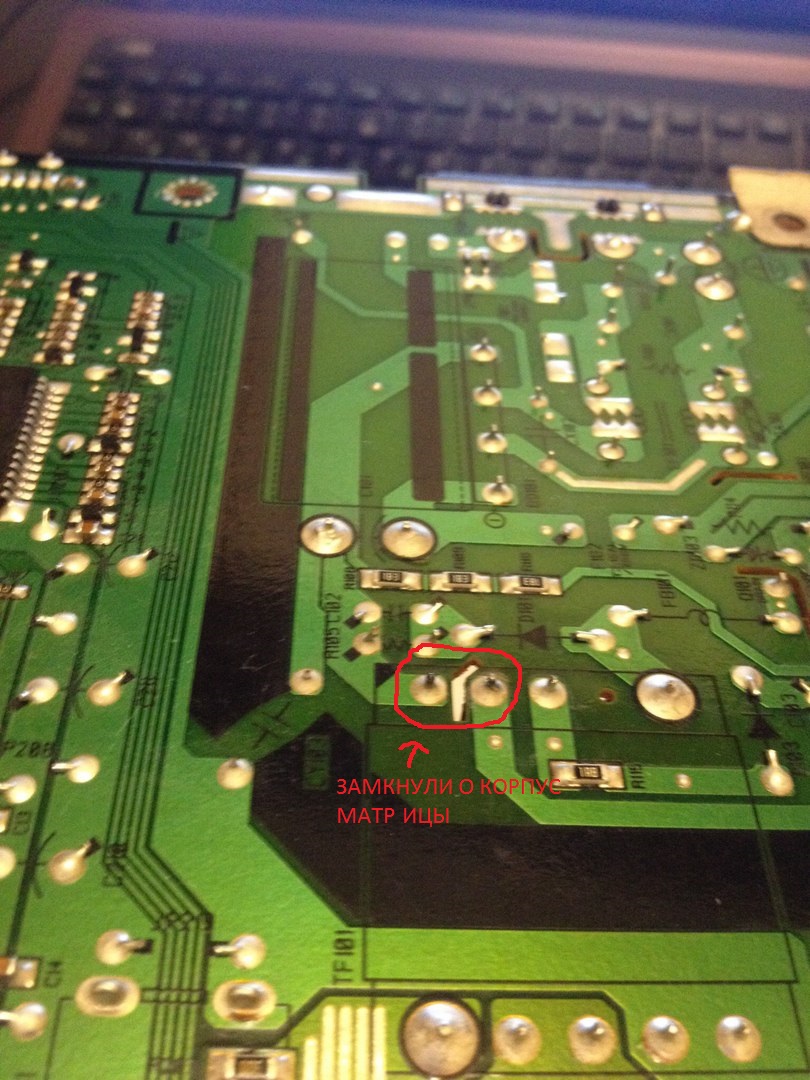

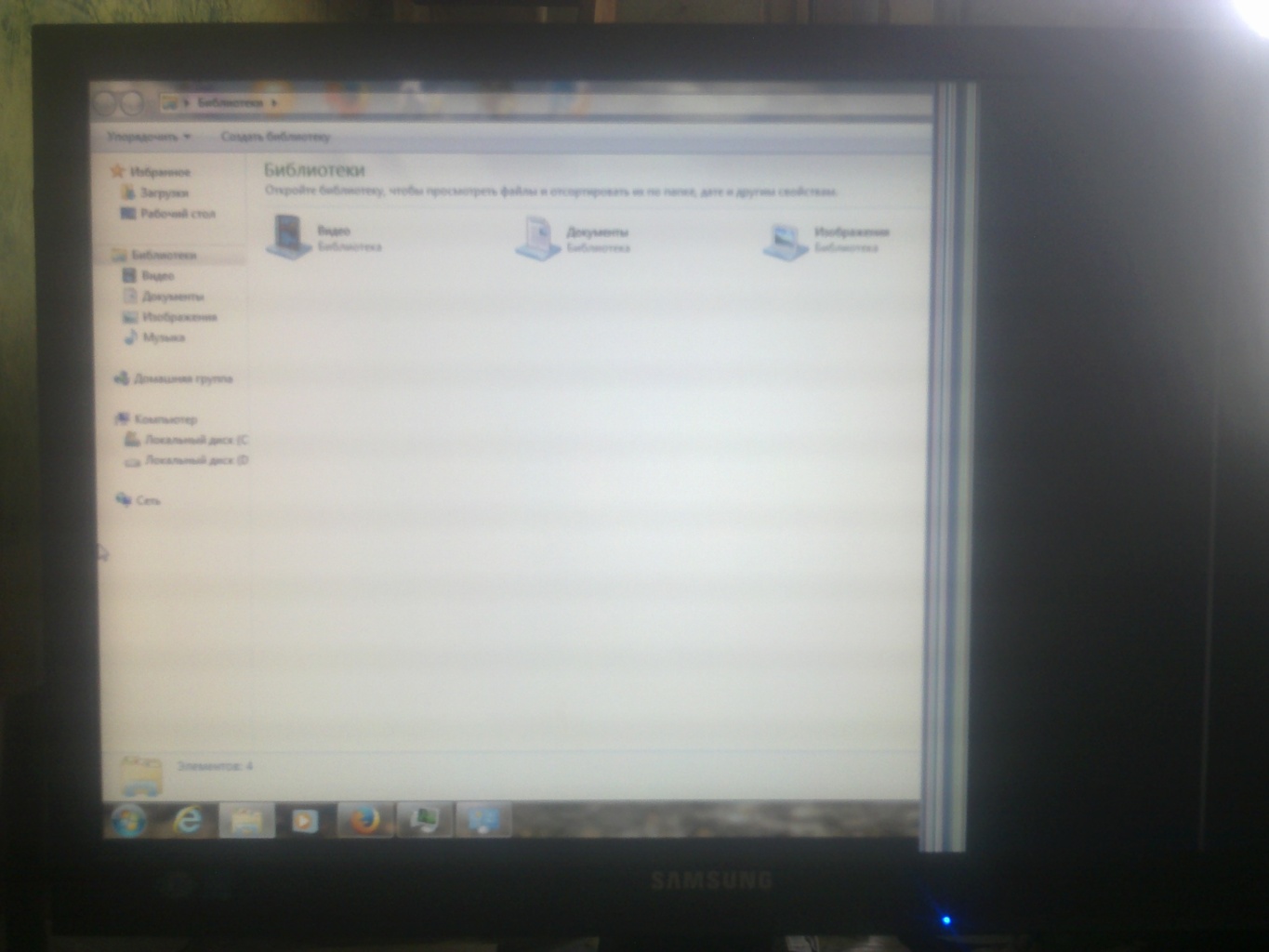

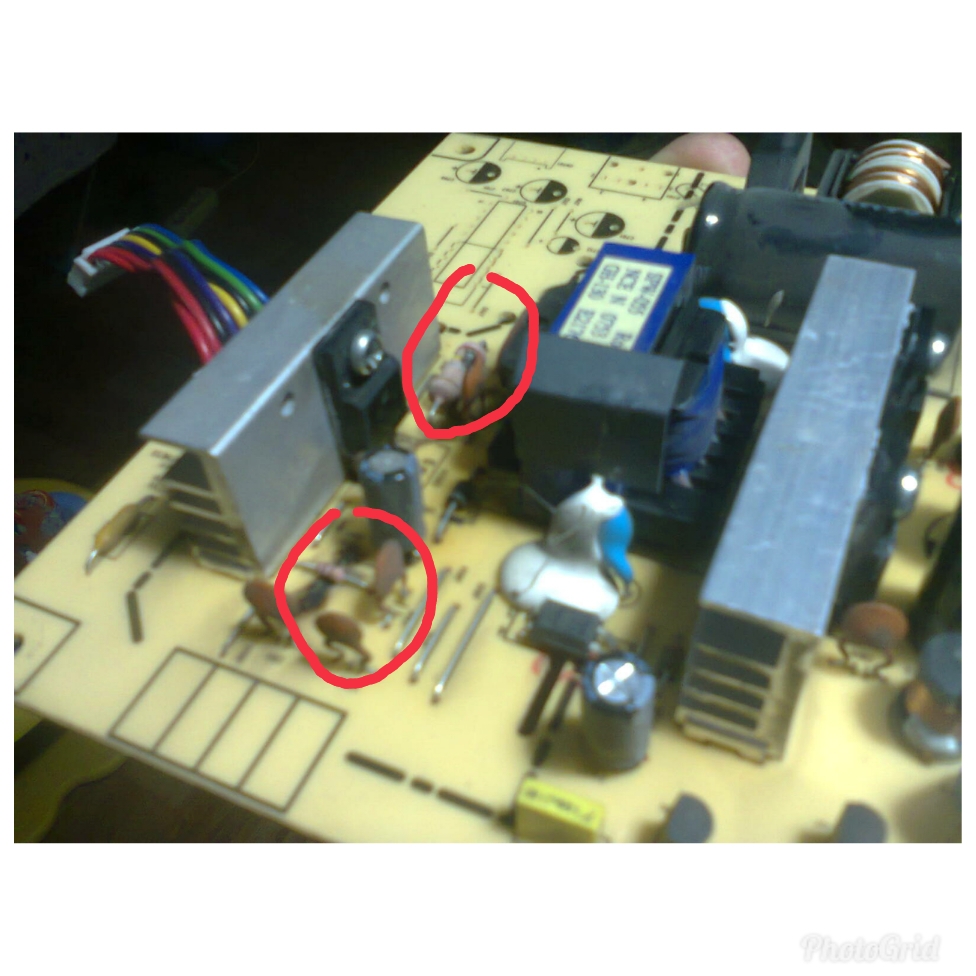

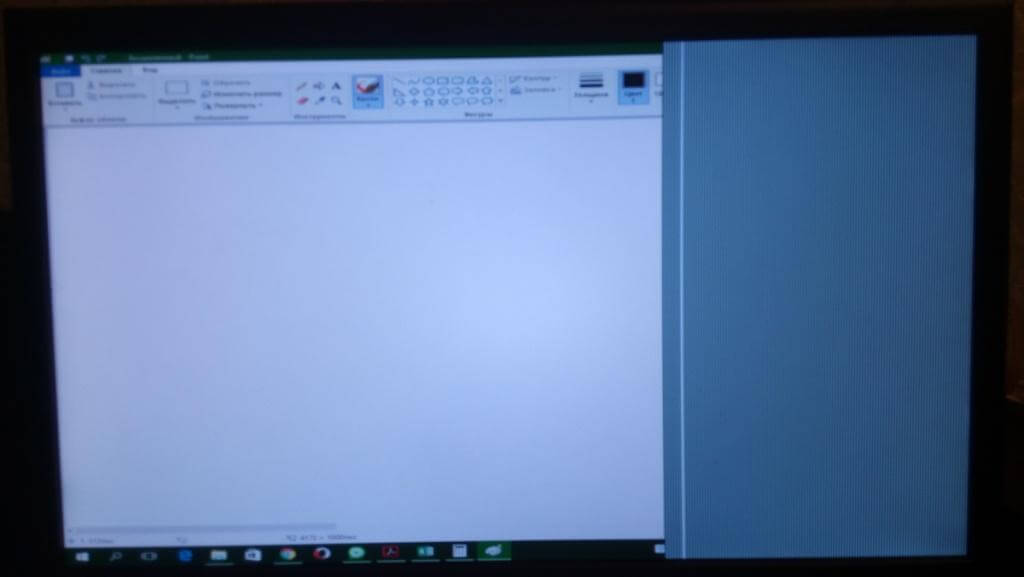

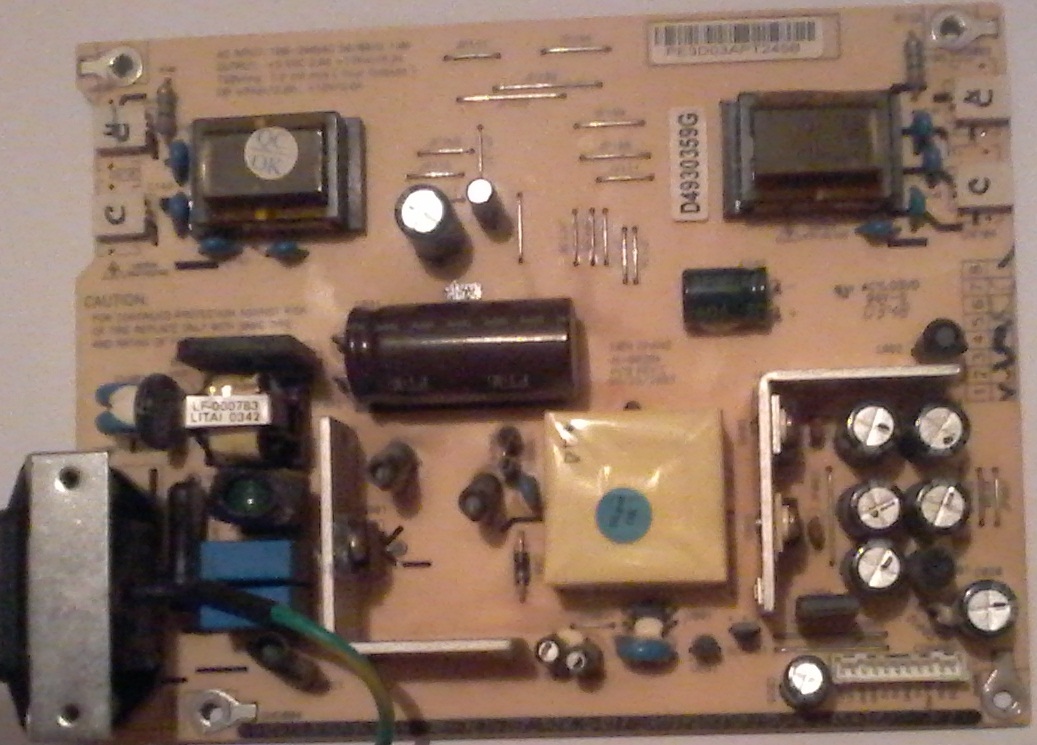

  21. Разбирал, все к-ры на вид целые, на фото черная полоса справа, при автовыравнивании изображение сразу пропадает

    • Проследите, какое напряжение на выходе платы питания пропадает при нажатии автонастройки.

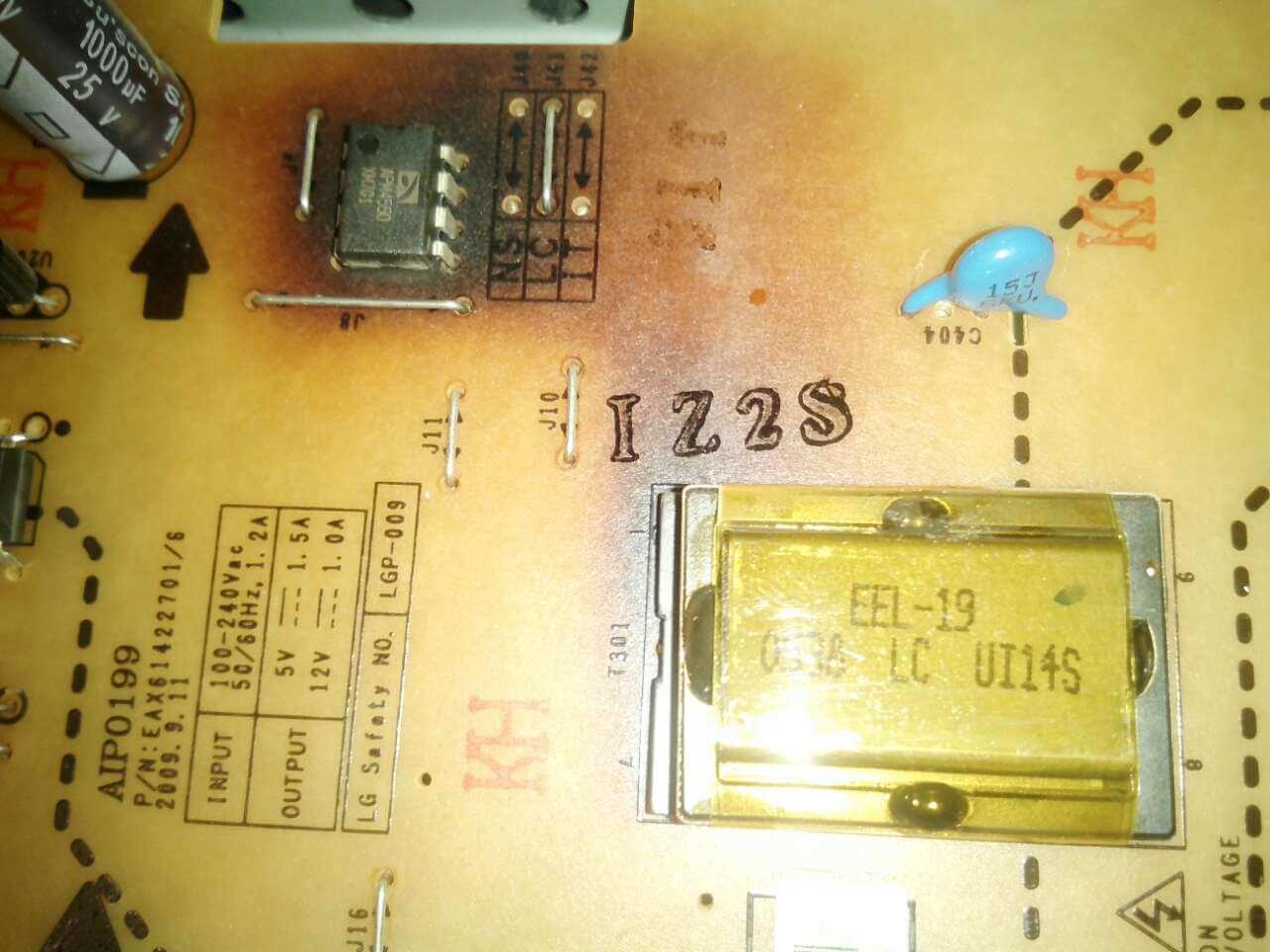

  22. Здравствуйте! Такая ситуация. Не горит индикатор и нет изображения на монике lg. Нашёл местных мастеров они проверили кандеры сказали что они в норме(по виду они не вздутые). Сказали что нужна замена инвертора. На плате в месте инвертора подгоревшее пятно. Скажите пожалуйста влияет ли неисправный инвертор на подачу напряжения на блок питания?

    • Денис, да, влияет. Инвертор питается теми же напряжениями, что и остальные платы монитора, так что он может давать просадку напряжения, что скажется на работе скалера.

  23. Здравствуйте, подскажите в чём проблема.

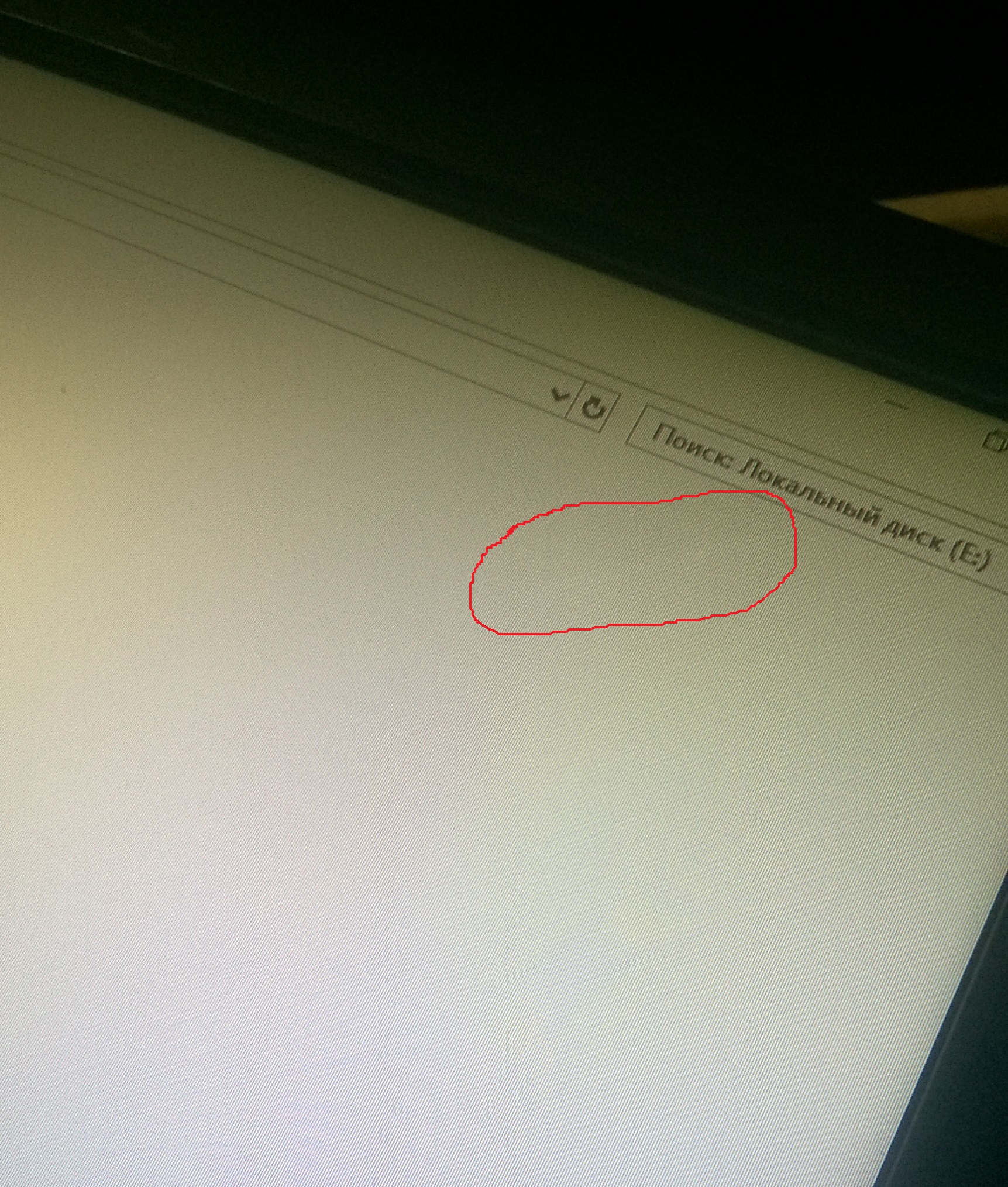

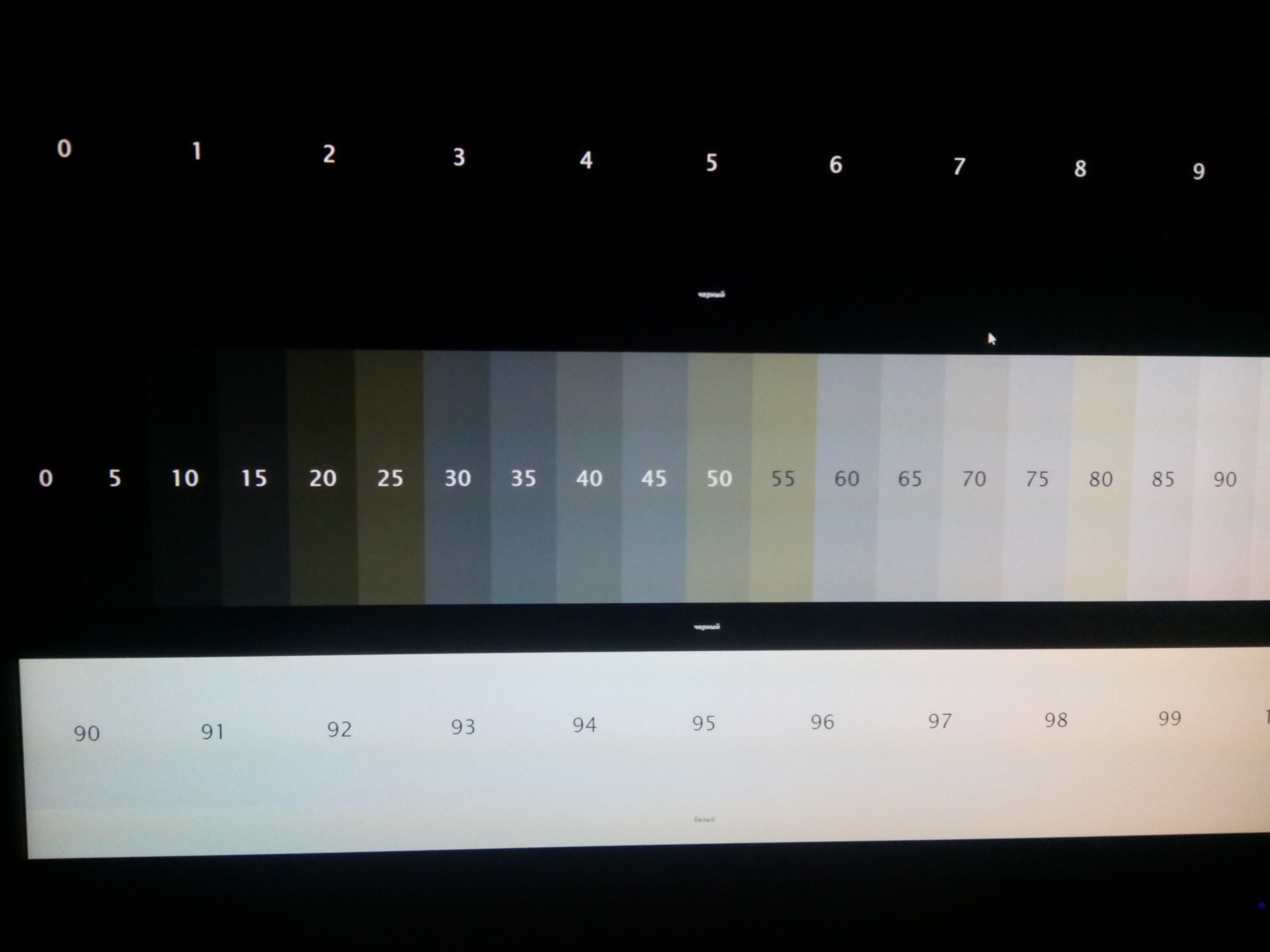

    На мониторе asus ve228D, в верхнем правом углу присутствует маленькая белая полоска или скорее похоже на трещину, но видно её только на белом фоне, на работу никак не влияет и в глаза не бросается, если не всматриваться, но всё же при дальнейшей продаже покупатель может заметить и спросить что это, а я и сам не знаю.
    Монитор не падал, его не били, внешних повреждений никаких нет, просто в какой-то момент появилась и всё. На фото тоже нормально отобразить не получается. Может кто сталкивался с этим, подскажите что это.

    • Дмитрий, без хорошего фото сложно что-либо понять. Может просто царапина.

  24. Здравствуйте! У меня экран монитора становится черным через 3 секунды, изображение просматривается. Решила ,что сгорели лампы подсветки, но через время монитор заработал нормально, проработал 8 часов, выключила на ночь и проблема опять возникла. Причина все таки в лампах или что-то другое. Если смысл чинить?

    • Татьяна, скорее всего проблема в блоке питания подсветки. Если не уверены в своих силах — отнесите в сервис на диагностику.

  25. Доброго дня . При включении все порядке но через некоторое время все начинает отдавать как бы тень , и ве становится на вид как бы мутным , смещение теней строго только в право с угасанием тени . В чем может быть причина

    • Богдан, причина поломки вашего монитора может быть в неисправности платы матрицы (T-con). Подробнее покажет диагностика.

  26. Добрый день, Мастер Пайки! Монитор Iiyama ProLite E2407HDS долго не дает изображение, экран мигает с серого на черный и индикатор питания тоже мигает. Минут через 5-10 изображение появляется. Это плата источника питания виновата?
    Сейчас посмотрел, монитору 6 лет. Наверное пора менять? Дальше всё сыпаться будет

    • Виталий, возможно потребуется замена только электролитических емкостей. Теоретически срок жизни монитора упирается в срок службы матрицы — все остальное чинится за приемлемую цену.

  27. проблема такая. есть монитор-телевизор самсунг, когда его включаешь, то видно что он работает, но нет изображения (как буд-то чёрный фон на заставке). разбирал его и отключал шлейф матрицы от платы и матрица светится белым. в чём может быть проблема?

    • Виталий, проверьте чип-конденсаторы на плате матрицы (T-con) вашего монитора на предмет короткого замыкания.
