Ремонт вертикальных и горизонтальных полос на матрице монитора или телевизора

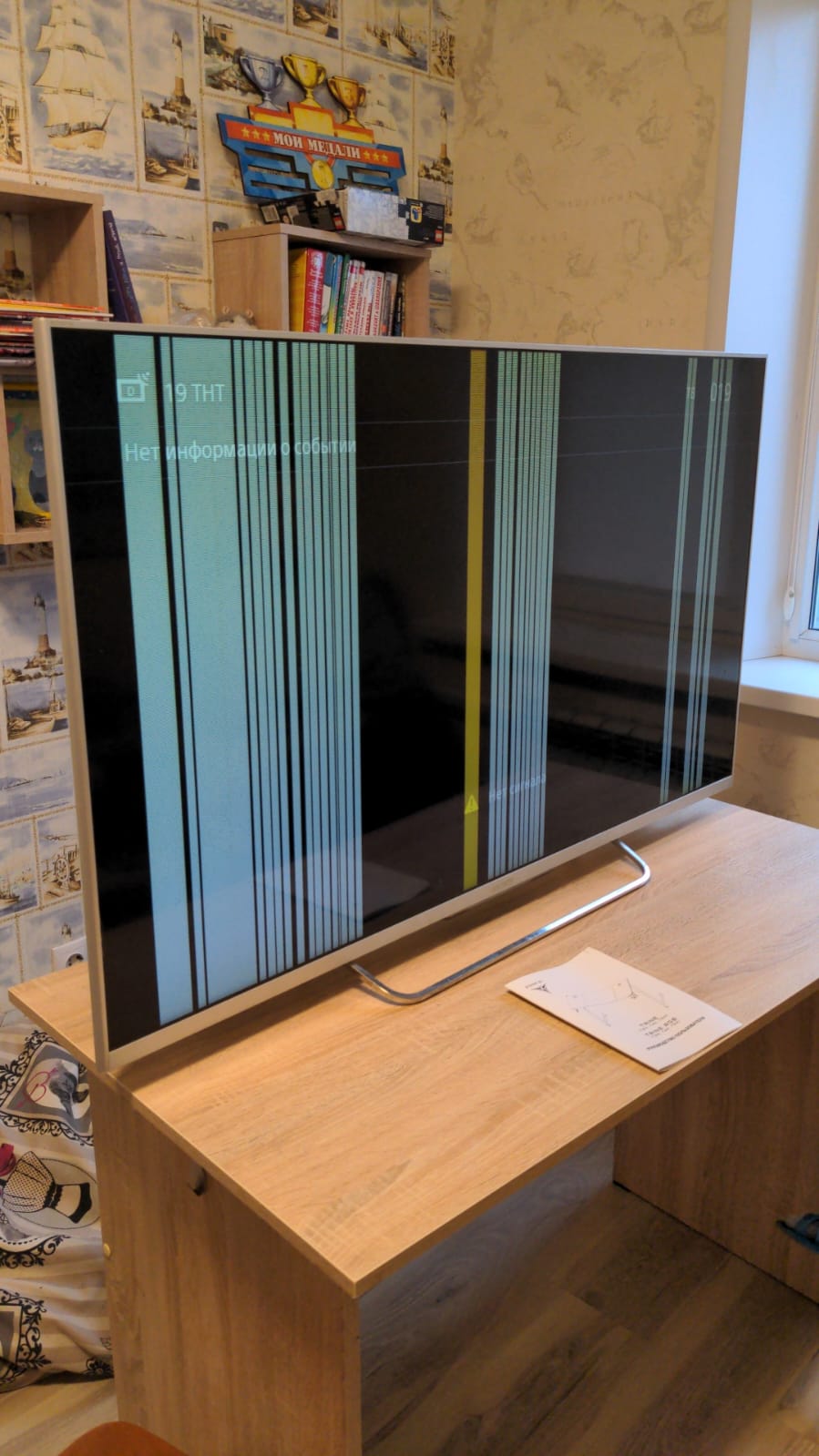

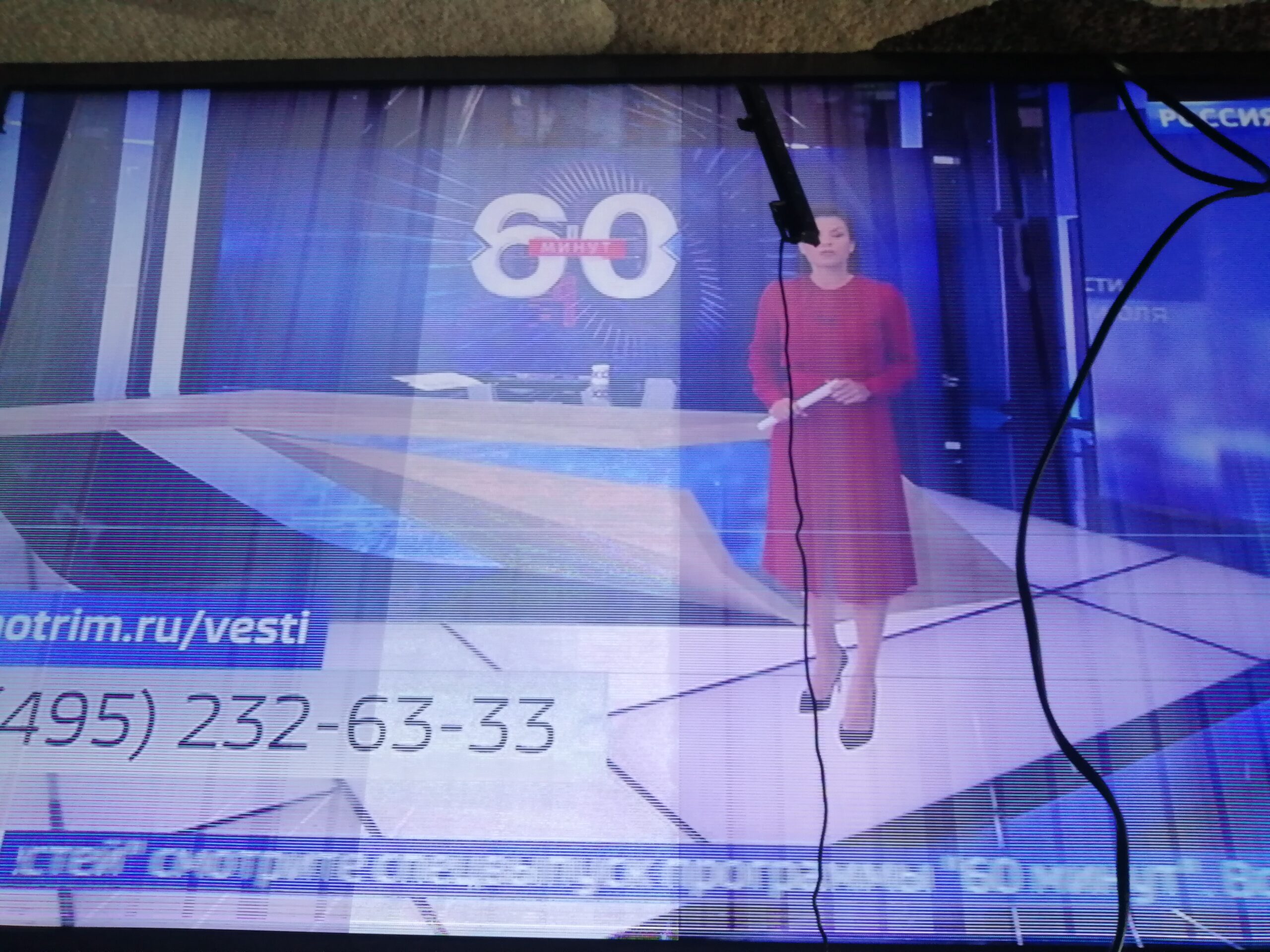

Доброго дня! Сегодня попробуем поднять целый пласт проблем современных ЖК матриц мониторов, телевизоров, ноутбуков, планшетов и смартфонов — появление вертикальных или горизонтальных тонких полос на изображении — они могут быть разных цветов и в разных местах. Почему эти тонкие полоски на матрице появляются? Попробую объяснить для начала конструкцию соединения матрицы и шлейфа с дешифраторами.

Как устроено соединение шлейфа с матрицей

Ниже приведены разные схемы, передающие одну мысль — для соединения контактов гибкого шлейфа с напыленными контактами матрицы, применяется анизотропный клейкий двусторонний скотч. Внутри этого скотча (по моему мнению) содержатся проводящие шарики, расположенные на достаточном расстоянии между друг другом, чтобы не было электрического контакта. Контакт появляется при нагревании и сжимании скотча — шарики сближаются и появляется проводимость.

Нужно помнить, что на гибкий шлейф ставится дешифратор и проблема может быть в месте соединения шлейфа и дешифратора.



Как понять, что виноваты шлейфы — посмотрите англоязычное видео на тему.

Как китаец в гараже снимает шлейф с дешифратором с матрицы, вычищяет остатки старого анизотропного клея на шлейфе и на матрице и наносит новый.

Чем пользуется мастер по восстановлению матрицы

Прежде всего это анизотропный скотч, цена за катушку которого начинается от 4 — 5 тыс. руб. В катушке 50 метров скотча шириной 2 мм.

Дорого и есть смысл покупать только для сервисного центра. Еще интересные условия хранения от -10 до +5 градусов. Остается надеяться, что от жары при доставке он не потеряет своих свойств.

Также используется специальная насадка на паяльник с силиконовой прокладкой. На алиэкспресс продается набор из трех насадок, нагрев которых зависит от диаметра основного стержня.

Параметры соединения, по рекомендации Hitachi

следующие: минимальная площадь надежного контакта 100000 кв. мкм., минимальное расстояние между контактами (похоже, что это диаметр шариков в клее) 10 мкм., режим приклеивания — около 5 сек. при нагреве до 180 градусов и давлении 3 МПа (0,3 кг/кв. мм.).

Дальше смотрим как другой китаец восстанавливает матрицу телевизора на специальной установке с микроскопом, применяя все тот же анизотропный скотч.

Зачем у китайца два монитора? Это для того, чтобы максимально точно совместить контакты шлейфа с контактами матрицы. На следующем видео показано более крупно контакты шлейфа.

Существуют даже специальные станки для проведения такого ремонта — особенно понравилось наличие инфракрасной видеокамеры.

 Следующее видео интересно тем, что под видео есть ссылка на производителя такого оборудования.

Стоимость этого чуда около 170 тыс. руб. Тут конечно прослеживается специализация на ремонте матриц смартфонов и планшетов, но отличия от матриц телевизоров и мониторов совсем небольшое.

Главная деталь всех ремонтов полосок на изображении мониторов и телевизоров — это анизотропный скотч, который продается исключительно катушками, но у меня есть мысль купить катушку и продавать желающим куски по 50-100 см. Если есть желающие — пишите мне на почту или в комментарии. Как только наберется десяток желающих — буду покупать. Если не хочется ждать, можно попробовать поискать на ebay.

Вопросы и предложения пишите в комментариях или на форуме.
